分析 LSTM 中的神经元个数

本文通过拆解 LSTM，并通过统计几个模块的参数量来分析各个模块的原理

1.LSTM 简单介绍

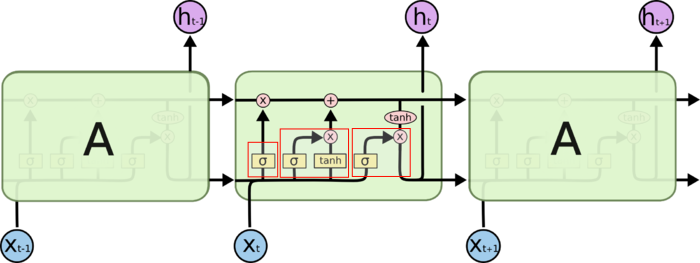

红框从左到右，依次是:
忘记门层: 决定从细胞状态中丢弃什么信息，通过当前时刻输入和前一个时刻输出决定
细胞状态: 确定并更新新信息到当前时刻的细胞状态中
输出门层: 基于目前的细胞状态决定该时刻的输出

2. 简单假设样例

假设现有一个样本，Shape=(13,5), 时间步是 13, 每个时间步的特征长度是 5. 形象点，我把一个样本画了出来:

$$\begin{pmatrix} a_1^1 & a_1^2 & \cdots & a_1^{5} \\ a_2^1 & a_2^2 & \cdots & a_2^{5} \\ \vdots & \vdots & \ddots & \vdots \\ a_{13}^1 & a_{13}^2 & \cdots & a_{13}^{5} \\ \end{pmatrix}$$

使用 Keras 框架添加 LSTM 层时，我的设置是这样的 keras.layers.LSTM(10), 也就是我现在设定，每个时间步经过 LSTM 后，得到的中间隐向量是 10 维 (意思是 5->10 维),13 个时间步的数据进去得到的是 (13*10) 的数据.

每个时间步对应神经元个数 (参数个数) 一样。也就是算一个 LSTM 中神经元个数，算一个时间步中参与的神经元个数即可。下面将对 LSTM 每个计算部分进行神经元分析.

3. 神经元分析

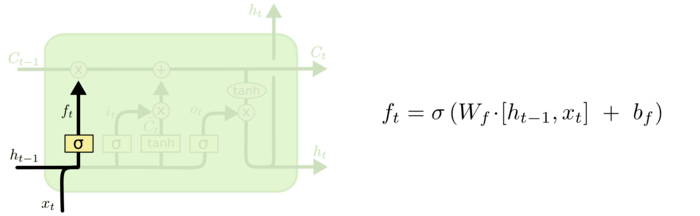

3.1 忘记门层

图中公式的 !$h_{t-1}$ 是上一个状态的隐向量 (已设定隐向量长度为 10),!$x_t$ 为当前状态的输入 (长度为 5), 那么 !$[h_{t-1},x_t]$ 的长度就是 10+5=15 了.!$W_f$ 和 !$b_f$ 为该层的参数.

该层输出是中间隐向量的长度 (10), 经过 !$\sigma$ 激活前后的长度不变。只需要考虑 !$\sigma$ 里面的操作得到 10 维特征即可.

!$[h_{t-1},x_t]$ 是 (1,15) 的向量，与 !$W_f$ 相乘得到 (1,10) 的向量，根据矩阵相乘规律，得到 !$W_f$ 是 (15,10) 的矩阵，得到 (1,10) 矩阵后，与该门层偏置相加，偏置也应该有相同的形状，即 !$b_f$ 是 (1,10) 的矩阵.

即：该层神经元为:

$$Neurons_{1} =15 \times 10 + 10 =160 \tag{1}$$

3.2 细胞状态

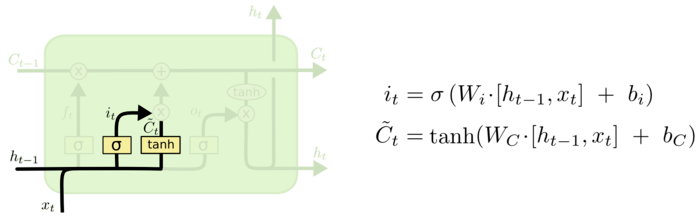

(1) 确定更新信息过程

可以看到，这里公式和前面的一样的，!$\sigma$ 和 !$\tanh$ 都是激活函数，不影响参数个数.

同理这过程的神经元个数是:

$$Neurons_{2} =2 \times (15 \times 10 + 10) =320 \tag{2}$$

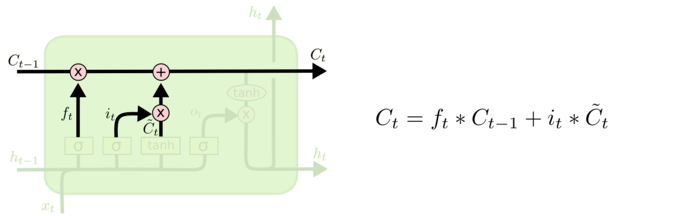

(2) 更新过程

公式中的四个值，均是前面计算得到的结果，因此该过程没有参数需要学习.

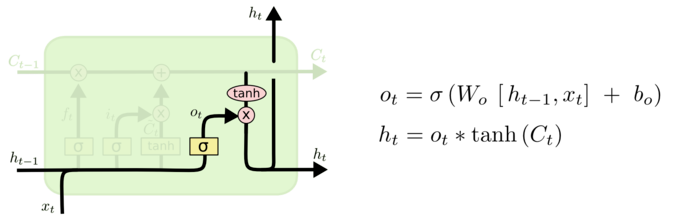

3.3 输出层

一样的公式，神经元个数一样。即个数为:

$$Neurons_{3} =15 \times 10 + 10 =160 \tag{3}$$

3.4 总结

把公式 (1),(2),(3) 的神经元加起来，就是该 LSTM 的神经元个数了.

$$Neurons_{all} =Neurons_{1}+Neurons_{2}+Neurons_{3}=160+320+160 =640$$

其实，我们可以把这个问题一般化，不看这个例子，假设你一个时间步的特征长度是 n, 经过该 LSTM 得到的长度是 m #800028, 这样就可以算出该 LSTM 层的神经元个数为:

$$Neurons_{all} =4 \times {((n+m)\times m + m )}$$

4. 测试

from keras.layers import LSTM
from keras.models import Sequential

time_step=13
featrue=5
hidenfeatrue=10

model=Sequential()
model.add( LSTM(hidenfeatrue,input_shape=(time_step,featrue)))
model.summary()

输出是:

_________________________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================================
lstm_8 (LSTM)                (None, 10)                640
=================================================================================
Total params: 640
Trainable params: 640
Non-trainable params: 0
_________________________________________________________________________________

参考:
理解 LSTM 网络
推荐给初学 LSTM 或者懂个大概却不完全懂的人
