CBAM：Convolutional Block Attention Module

通过空间全局池化生成通道注意力，通过通道全局池化生成空间注意力，并且分别使用最大池化和平均池化去生成 2 次注意力矩阵

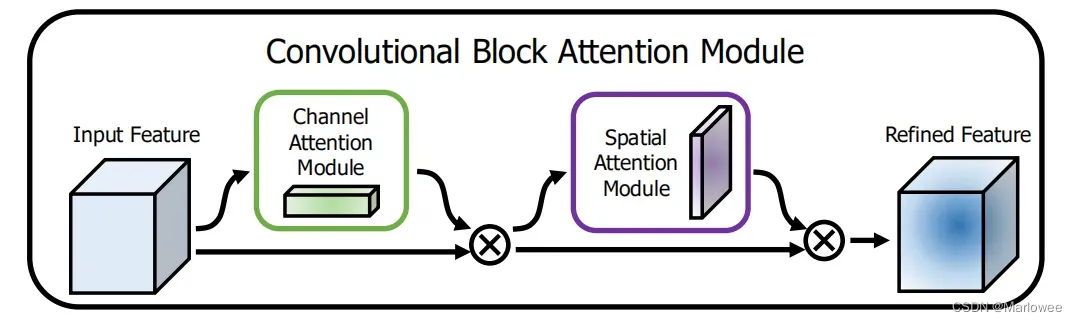

什么是 CBAM (Convolutional Block Attention Module)？

•
• 通过设计通道注意力模块（Channel Attention Module，CAM) 空间注意力模块（SAM) ，分别进行通道与空间上的赋权
• 两个注意力矩阵都是通过池化实现，比如输入特征 CHW 的注意力矩阵，如果求取通道注意力，通过全局池化去掉 HW；如果求空间注意力，在通道维度上进行池化去掉 C，这有别于其他求取空间注意力的方式，因为很多都是直接 1 x 1 卷积去掉通道 C 的

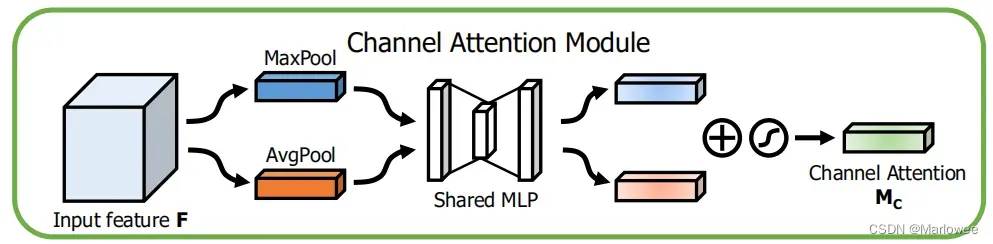

CBAM 的通道注意力模块（Channel Attention Module，CAM) ？

•
• 通道注意力机制和 SENet 相同，但是具体操作与 SENet 略有不同，不同部分用红色进行了标记
• 首先，将输入的特征图 F（H×W×C）分别经过基于 H 和 W 两个维度全局最大池化全局平均池化，得到两个 1×1×C 的特征图
• 然后，将两个特征图送入一个共享权值的双层神经网络（MLP）学习通道间依赖关系，两层神经层之间通过压缩比 r 实现降维
• 最后，将 MLP 输出的特征进行基于 element-wise 的加和操作，再经过 sigmoid 激活操作，生成最终的通道加权，即 M_c

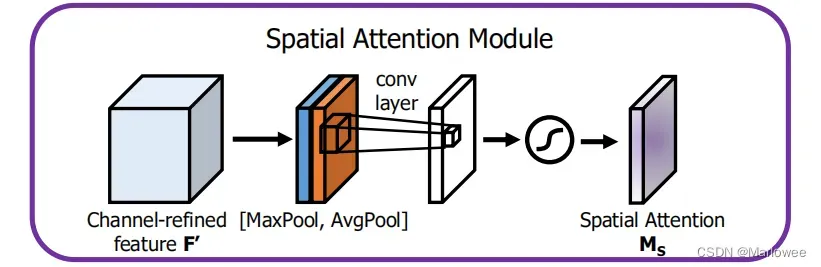

CBAM 的空间注意力模块（Spartial Attention Module，SAM) ？

•
• 通道注意力模块输出的特征图 F‘作为本模块的输入特征图。 首先，基于 channel 这个维度进行最大池化和平均池化操作，得到两个 H×W×1 的特征图
• 然后，将两个特征图基于通道维度进行 concat；再然后使用 7×7 卷积核 (padding=3) 进行通道降维，降维得到单通道的特征图，即 H×W×1
• 最后，经过 sigmoid 学习空间元素之间的依赖关系，生成空间维度的权重，即 M_s
