工业视觉原理

发表于 2022-02-03 更新于 2025-02-02 分类于 3-编程实践， E-OpenCV 阅读次数：本文字数： 4.4k 阅读时长 ≈ 4 分钟

机器视觉结合到工厂的生产线中，诞生了工业视觉，那么这个领域的技术路线是什么呢？

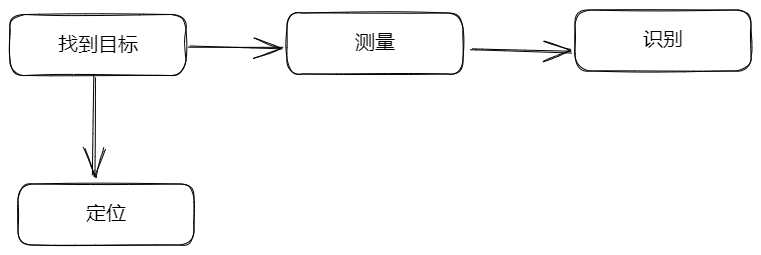

工业视觉不管技术多复杂，基于目前的理解，我暂时将以上 4 个功能归纳如下：

Drawing-2023-03-07-09.29.12.excalidraw

（1）所有技术的起点是 "找到目标"，无论是使用传统二值化查找、找圆、找线，还是深度学习找目标，都是先找到目标
（2）基于找到的目标，才可以进行后续的测量、定位
（3）基于测量的结果，才能判定检测结果
（4）基于定位的结果，才能控制机器人

总结起来有四种基本功能 —— 识别、测量、定位和检测，实现难度依次递增

识别：在一张图片上获取上目标的特征，关键过程是找到该目标

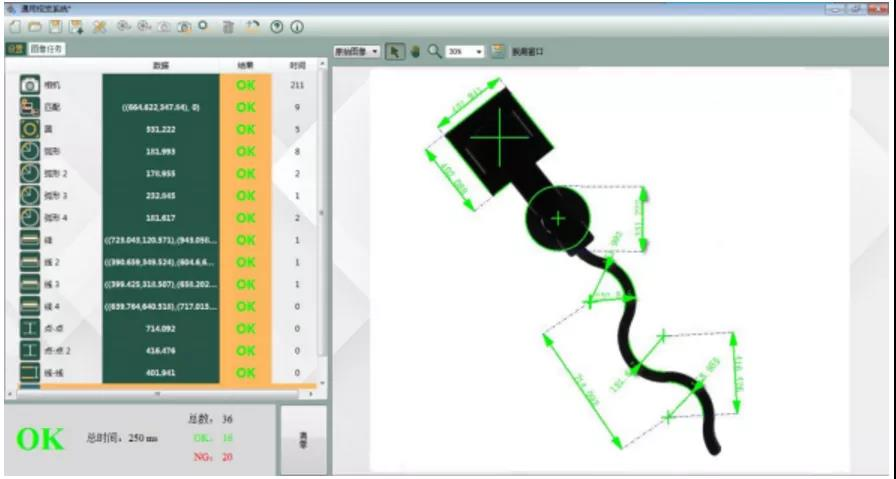

测量：基于找到的目标测算其与其他参照物的距离、角度、圆心、半径等
定位：用于确定目标在真实世界的位置，便于后续机器人控制
检测：最常用的类型，但是通常是非标准的，只针对某种场景，如尺寸不良、缺陷有无

识别

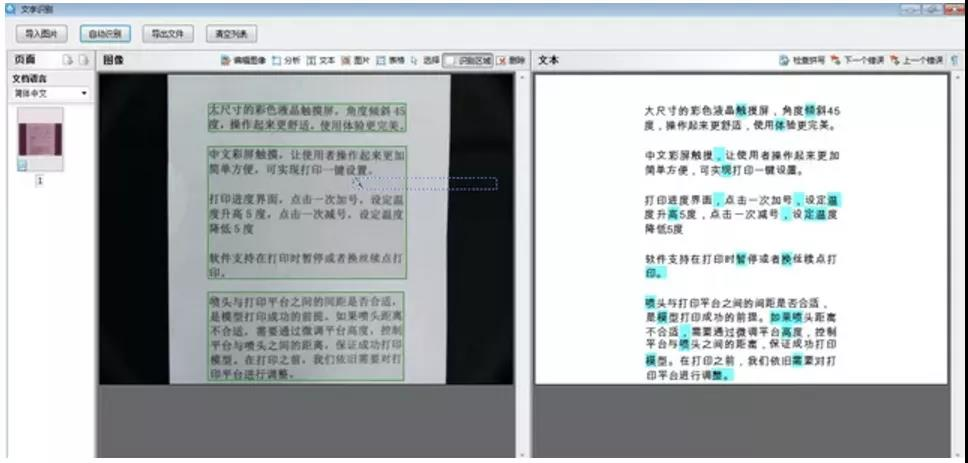

指甄别目标物体的物理特征，包括外形、颜色、字符、条码等，常见的应用场景是 OCR，读取零部件上的字母、数字、字符（例如条形码、二维码等）用于溯源
基于目标特征，在完整一幅图像中识别目标，可能涉及到 ROI 选择，颜色通道信息，二值化，外形方面可直接做模板匹配，扫码啥的直接有现成的各种算子、工具做，各方面都很成熟，不用太多额外代码，典型的拿来主义

测量

指把获取的图像像素信息标定成常用的度量衡单位，然后在图像中精确地计算出目标物体的几何尺寸，主要应用于高精度及复杂形态测量
比如距离、角度，距离就需要先做像素尺寸标定，知道每个像素大小，然后确定像素个数，比如测量圆的半径、圆心距，需要先识别到圆，测量水平线距离，也需要先识别到直线，然后确定距离

定位

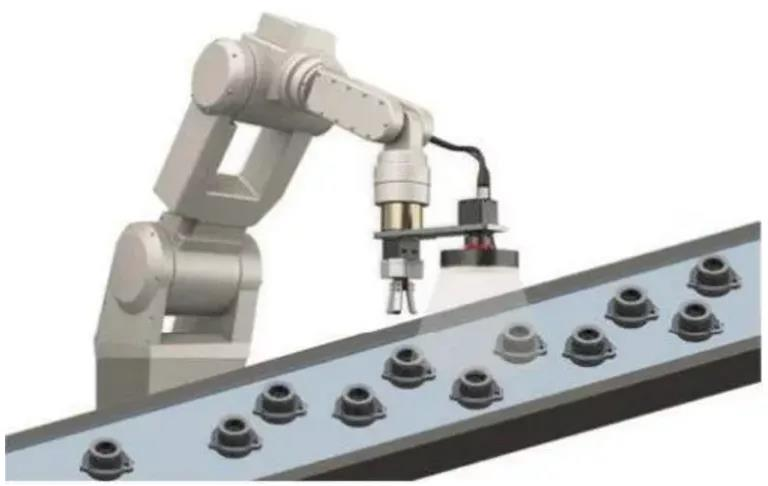

指获取目标物体的位置信息，可以是二维或者是三维的位置信息，进而辅助执行后续操作，常用于元件对位，辅助机器人完成装配、拾取等
也常用到模板匹配和测量模型，还需要做标定，关联图像坐标和机械坐标，也有些标准机专门做一些简单的动作

检测

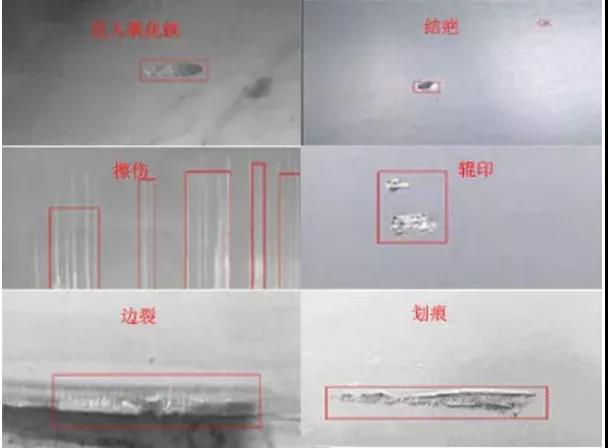

指对目标物体的表面状态进行检测，进而判断产品在生产制造状态中是否存在缺陷，内涵和种类繁多，例如检测零部件缺陷、污染物、功能性瑕疵等
检测说难也不难，通常都是非标的，只针对某种应用场景，比如外观缺陷检测，尺寸不良检测等等，缺陷有无检测起来会比较容易，仅仅判断有无即可，难度更大一点的确定缺陷类型，通常一个项目，甲方会要求检测各种缺陷类型并区分统计，以方便甲方后续针对性改进工序

目标查找技术路线

在以上基础中，“找到目标” 往往是第一步，要想从图片中找到目标，关键是利用目标的特征（比如：灰度值、边界、形状）去遍历搜索，比如找不规则的形状的物体，可以使用阈值化、模板匹配和形状匹配；找规则物体时，可以使用霍夫变换、模板匹配、形状匹配等，那么图像上目标特征有哪些？

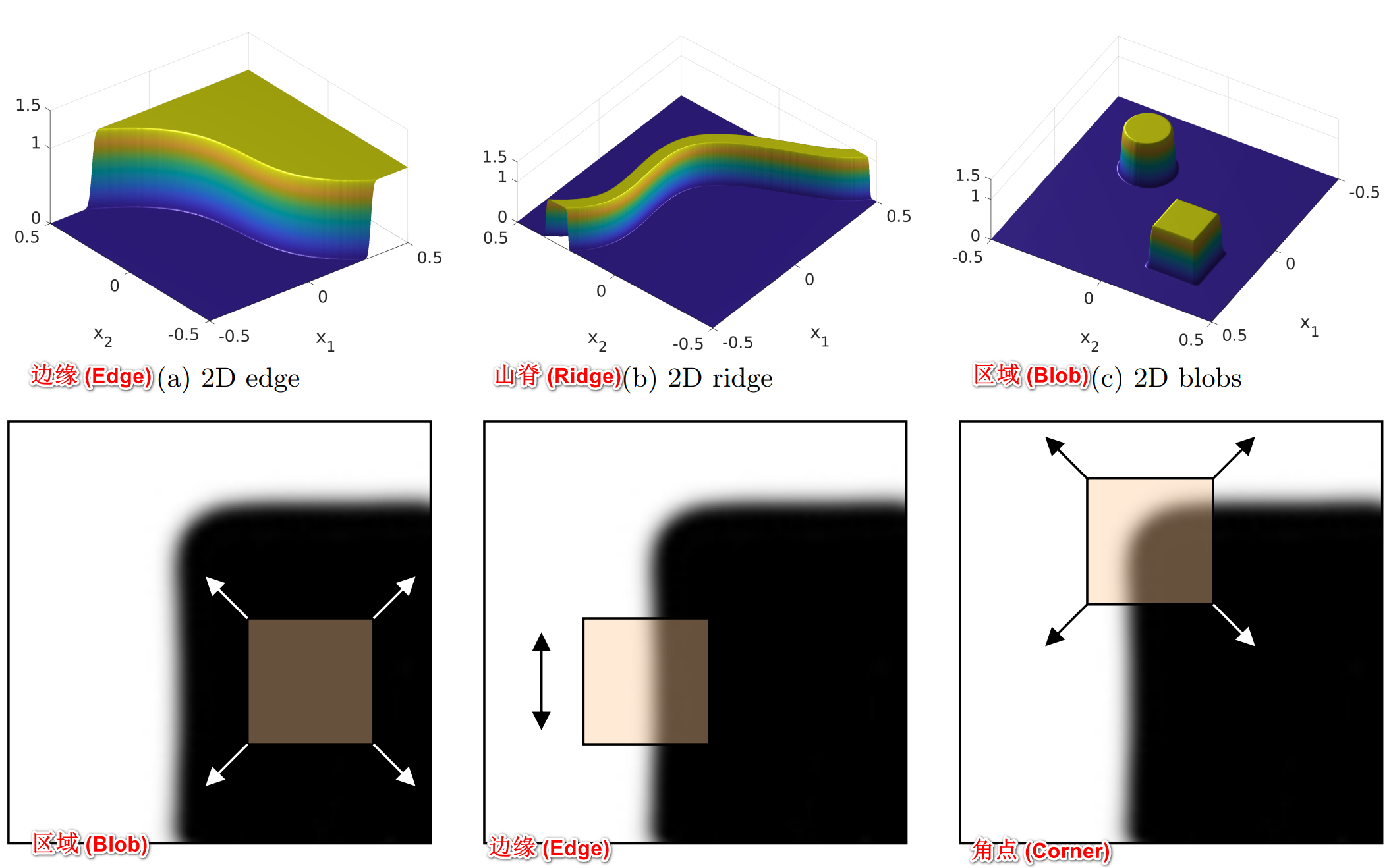

在图像处理和计算机视觉领域，图像特征可以用来解决目标识别、图像匹配、视觉跟踪、三维重建等一系列问题。图像特征主要包括三种类型：(1) 角点 (Corner)；(2) 边缘 (Edge)；(3) 区域 (Blob)；(4) 山脊 (Ridge)，其实就是点、线、面、曲线
角点：应用最为广泛，因为角点在任意方向的一个微小变动都会引起图像灰度的很大变化。“角点”(conrner) 也称之为 “兴趣点”(interest point) 或 “关键点”(key point) 或 “特征点”（feature）
孤立的点：与角点不同，孤立的点是一个被背景像素围绕的前景像素，或一个被前景像素围绕的背景像素
线与曲线：是一条细边缘线段，其两侧的背景灰度与线段的像素灰度存在显著差异
边缘：区别于线，一般指局部不连续的的图像特征，边缘点是灰度阶跃变化的像素点，即灰度值变化显著，导数较大或极大的地方
面：图片上的一个区域

低级特征检测

在 opencv 中，有以下图像的特征检测与匹配算子，用于检测以上的特征点

特征检测：特征检测的结果是把图像上的点分为不同的子集，这些子集往往属于孤立的点、连续的曲线或者连续的区域
特征点：由关键点（key point）和描述子（Descriptor）组成，其中，描述子通常是一个向量，描述了该关键点周围的像素信息。只要两个特征点的描述子在向量空间上的距离相近，就可以认为它们是相同的特征点

除了特征点检测，还有边缘检测，其原理如下

用于识别对象的边界（边缘）或图像中的区域，边缘特征是像素强度的突然变化，要检测边缘，需要在相邻像素中寻找这样的变化，也就是梯度

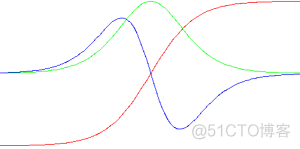

红色区曲线表示原始边缘，绿色曲线表示一阶微分结果，蓝色区域表示二级微分结果。可知一阶微分算子可以检测图像边缘。对于剧烈变化的图像边缘，一阶微分效果比较理想。但对于缓慢变化的图像边缘，通过对二阶微分并寻找过零点可以很精确的定位边缘中心

传统机器视觉定位

1. 阈值化

根据灰度值和灰度值的限制将图像划分为多个区域，或提取图像中的目标物体，是最基本的阈值处理方法
如果图像的直方图存在明显边界，容易找到图像的分割阈值；但如果图像直方图分界不明显，则很难找到合适的阈值，甚至可能无法找到固定的阈值有效地分割图像

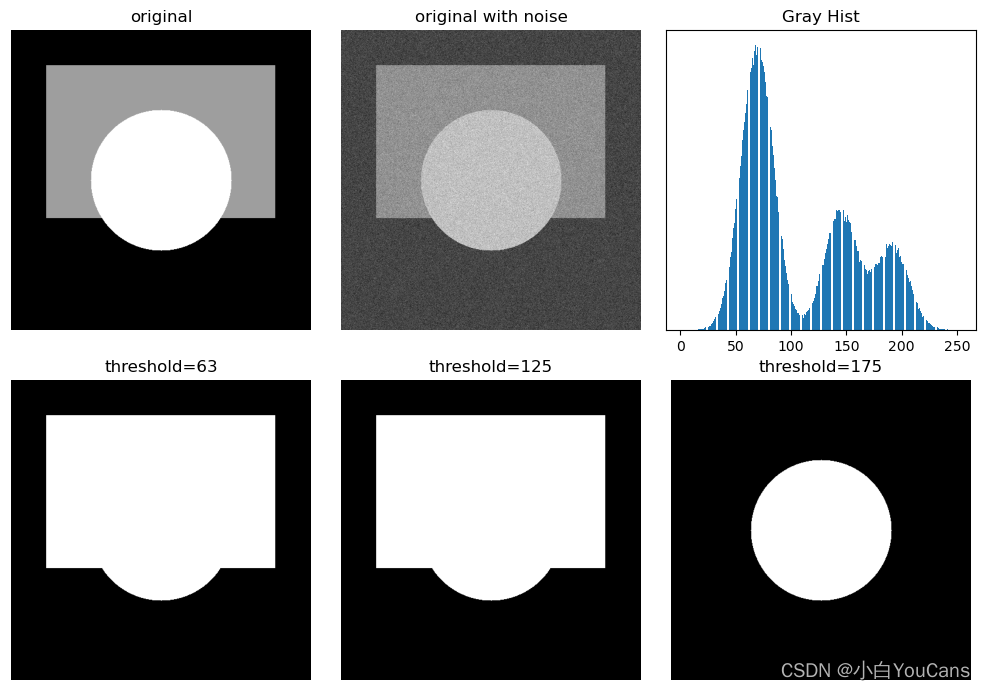

函数 threshold () 可以将灰度图像转换为二值图像，图像完全由像素 0 和 255 构成，呈现出只有黑白两色的视觉效果

# 生成灰度图像
hImg, wImg = 512, 512
img = np.zeros((hImg, wImg), np.uint8)  # # 创建黑色图像 RGB=0
cv2.rectangle(img, (60,60), (450,320), (127,127,127), -1)  # -1 表示矩形填充
cv2.circle(img, (256, 256), 120, (205,205,205), -1)  # -1 表示圆形填充
# 添加高斯噪声
mu, sigma = 0.0, 25.0
noiseGause = np.random.normal(mu, sigma, img.shape)
imgNoise = img + noiseGause
imgNoise = np.uint8(cv2.normalize(imgNoise, None, 0, 255, cv2.NORM_MINMAX))  # 归一化为 [0,255]
# 阈值处理
ret, imgBin1 = cv2.threshold(img, 63, 255, cv2.THRESH_BINARY)  # 阈值分割, thresh=63
ret, imgBin2 = cv2.threshold(img, 125, 255, cv2.THRESH_BINARY)  # 阈值分割, thresh=125
ret, imgBin3 = cv2.threshold(img, 175, 255, cv2.THRESH_BINARY)  # 阈值分割, thresh=175
show_images([img,imgNoise,imgBin1,imgBin2,imgBin3])
plt.bar(bins[:-1], histNP[:])

形状匹配

模板匹配的过程就是用模板图像作为一个滑动窗口在源图像中滑动，每滑动一个像素，记录该像素处匹配的程度，相似程度最大的位置对应模板匹配结果

Mat m_input = Imgcodecs.imread(input_path); //输入
Mat m_template = Imgcodecs.imread(template_path); //模板
// 创建比较结果图
int result_rows = m_input.rows() - m_template.rows() + 1;
int result_cols = m_input.cols() - m_template.cols() + 1;
Mat g_result = new Mat(result_rows, result_cols, CvType.CV_32FC1);
// 将结果图进行归一化
Imgproc.matchTemplate(m_target, m_template, g_result, Imgproc.TM_CCORR_NORMED);
Core.normalize(g_result, g_result, 0, 1, Core.NORM_MINMAX, -1, new Mat());
// 得到模板位置
Core.MinMaxLocResult mmlr = Core.minMaxLoc(g_result);
Point matchLocation = mmlr.maxLoc; // 此处使用maxLoc还是minLoc取决于使用的匹配算法
System.out.println(matchLocation.x + "-----" + matchLocation.y);
// 返回模板的中间坐标
double x = matchLocation.x + (m_template.cols() / 2);
double y = matchLocation.y + (m_template.rows() / 2);
double[] tile = {x, y};

霍夫变换

经过直线公式转换后，在原始图片是一个直线的点，会映射到霍夫空间的一个点上，通过统计霍夫空间中映射点的次数，可以确定原始图片的点。如上图检测到 10 个边缘点，依次取两个点去求解公式的两个参数 $\theta$ 、 $\rho$ ，然后将这两个参数绘制到霍夫空间（横轴 $\theta$ 、纵轴 $\rho$ ），对于那些在一条直线上的点，其 $\theta$ , $\rho$ 值相等，所以绘制到霍夫空间的同一点

x_{1} \cos \theta+y_{1} \cos \theta=\rho

变换不同的公式，可以通过霍夫空间检测直线、圆、椭圆

Blob 匹配

Blob 在计算机视觉中通常指的是图像中的一块连续区域，这些区域具有某些共同的属性，比如颜色或灰度值。OpenCV 提供了 SimpleBlobDetector 类，它可以用于检测图像中的 blob，并根据不同的特征对它们进行过滤

Blob 检测指识别和标记 blob 区域，目前有 3 种方法进行斑点检测：高斯拉普拉斯（LoG）、高斯差分（DoG）和黑森行列式（DoH）

im = cv2.imread("blob.jpg", cv2.IMREAD_GRAYSCALE)
# 使用默认参数设置检测器.
detector = cv2.SimpleBlobDetector_create()
# 检测blob.
keypoints = detector.detect(im)
# 使用圆形绘制斑点.
im_with_keypoints = cv2.drawKeypoints(im, keypoints, np.array([]), (0, 0, 255), cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)

使用深度学习定位

除以上传统机器视觉的手段外，还可以引入深度学习辅助定位，如使用语义分割，直接分割目标位置，使用目标检测定位目标，使用关键点检测目标中心等
