通过图像梯度检测边缘的算子集合，一般是先转为二值图再进行边缘寻找

图像上的边缘类型？

台阶模型，对应于阶跃信号，边缘模型是灰度级在相邻像素点发生垂直的台阶突变；
斜坡模型，对应于斜变信号，边缘模型是灰度级变化的斜坡
屋顶模型，是线的模型，用于细特征的建模

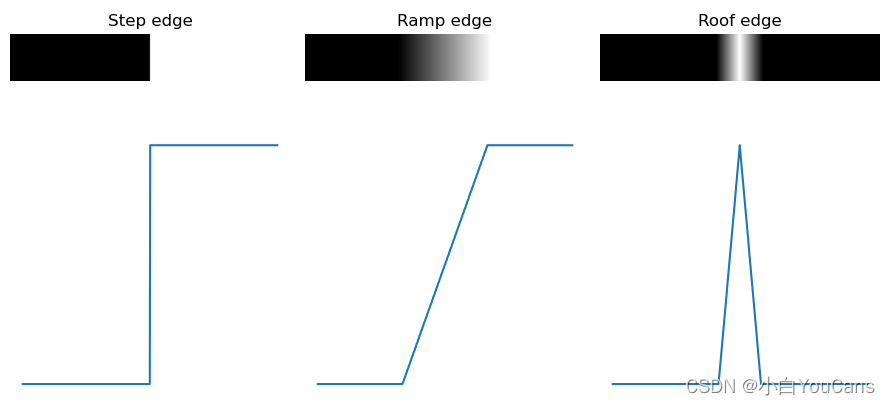

模拟生成以上边缘类型

h ,w = 100, 600
onesW = np.ones((h, 1), dtype=np.int)
x = range(w)
# 台阶模型 (step edge)
imgStep = np.zeros((h, w), np.uint8)
imgStep[:, 300:600] = 255
print(imgStep.max(), imgStep.min())
# 斜坡模型 (ramp edge)
imgRamp = np.zeros((h,w), np.uint8)
for i in range(200, 400):
	imgRamp[:, i] = 255 * (i-199) / 200
imgRamp[:, 400:] = 255
# 屋顶模型 (roof edge)
imgRoof = np.zeros((h,w), np.uint8)
for i in range(250, 300):
	imgRoof[:, i] = 255 * (i-249) / 50
for i in range(300, 350):
	imgRoof[:, i] = 255 - 255 * (i-299) / 50
imgRoof[:, 350:] = 0

图像边缘检测原理？

用于识别对象的边界（边缘）或图像中的区域，边缘特征是像素强度的突然变化，要检测边缘，需要在相邻像素中寻找这样的变化，也就是梯度
红色区曲线表示原始边缘，绿色曲线表示一阶微分结果，蓝色区域表示二级微分结果。可知一阶微分算子可以检测图像边缘。对于剧烈变化的图像边缘，一阶微分效果比较理想。但对于缓慢变化的图像边缘，通过对二阶微分并寻找过零点可以很精确的定位边缘中心

Sobel 梯度算子边缘检测算法？

(1) 定义 Sobel 卷积因子：该算子包含两组 3x3 的矩阵，分别为横向及纵向，将之与图像作平面卷积，即可分别得出横向及纵向的亮度差分近似

K_x=\begin{bmatrix}-1&0&1\\ -2&0&2\\ -1&0&1\end{bmatrix},K_y=\begin{bmatrix}-1&-2&-1\\ 0&0&0\\ 1&2&1\end{bmatrix}

(2) 计算某一点的灰度值：分别使用计算 y 方向的卷积和、x 方向的卷积核，然后使用公式求灰度

|G|=\left|G_{x}\right|+\left|G_{y}\right|

Scharr 梯度算子边缘检测算法？

Scharr 算子是 Soble 算子在 ksize=3 时的优化，与 Soble 的速度相同，且精度更高。Scharr 算子与 Sobel 算子的不同点是在平滑部分，其中心元素占的权重更重，相当于使用较小标准差的高斯函数，也就是更瘦高的模板
Scharr 算子的卷积核

G_x=\begin{bmatrix}-3&0&3\\ -10&0&10\\ -3&0&3\end{bmatrix},G_y=\begin{bmatrix}-3&10&-3\\ 0&0&10\\ 3&10&3\end{bmatrix}

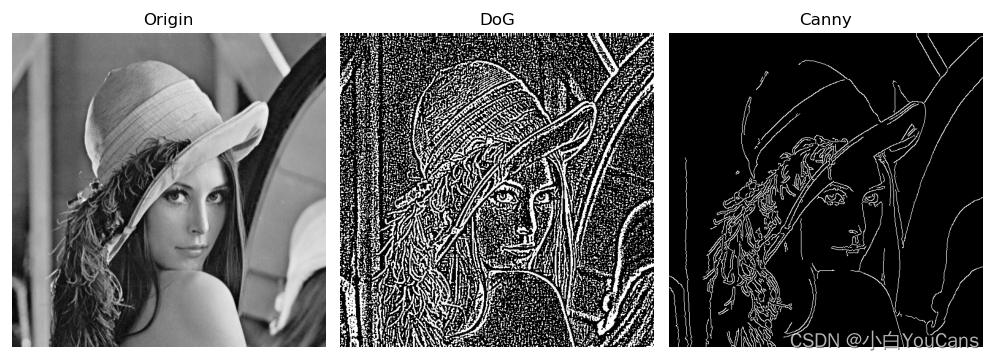

Canny 边缘检测算法？

Canny 边缘检测算法是目前最优秀和最流行的边缘检测算法之一。算法不容易受噪声影响，能够识别图像中的弱边缘和强边缘，并能结合强弱边缘的位置关系给出图像整体的边缘信息

步骤：(1) 用高斯滤波器平滑图像；(2) 用 Sobel 等梯度算子计算梯度幅值和方向： 图像灰度值的梯度可以使用最简单的一阶有限差分来进行近似，保留这四个方向的梯度：0°/45°/90°/135；(3) 对梯度幅值进行非极大值抑制： 沿着该点梯度方向，比较前后两个点的幅值大小，若该点大于前后两点，则保留，若该点小于前后两点，则置为 0；(4) 用双阈值算法检测和连接边缘： 指定一个低阈值 A，一个高阈值 B，一般取 B 为图像整体灰度级分布的 70%，且 B 为 1.5 到 2 倍大小的 A；灰度值介于 A 和 B 之间的，考察改像素点临近的 8 像素是否有灰度值为 255 的，若没有 255 的，表示这是一个孤立的局部极大值点，予以排除，置为 0；若有 255 的，表示这是一个跟其他边缘有 “接壤” 的可造之材，置为 255，之后重复执行该步骤，直到考察完之后一个像素点

img = cv2.imread("../images/imgLena.tif", flags=0)  # flags=0 读取为灰度图像
# 高斯核低通滤波器，sigmaY 缺省时 sigmaY=sigmaX
kSize = (5, 5)
imgGauss1 = cv2.GaussianBlur(img, kSize, sigmaX=1.0)  # sigma=1.0
imgGauss2 = cv2.GaussianBlur(img, kSize, sigmaX=10.0)  # sigma=2.0
# 高斯差分算子 (Difference of Gaussian)
imgDoG = imgGauss2 - imgGauss1  # sigma=1.0, 10.0
# Canny 边缘检测， kSize 为高斯核大小，t1,t2为阈值大小
t1, t2 = 50, 150
imgCanny = cv2.Canny(imgGauss1, t1, t2)
show_images([img,imgDoG,imgCanny])

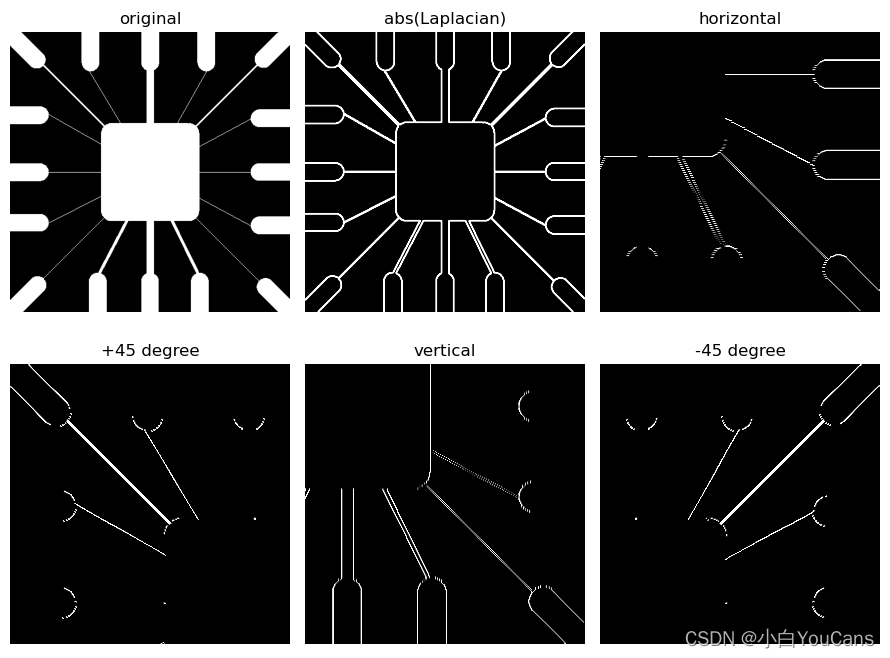

Laplacian 边缘检测算法？

Laplacian 算子具有各方向同性的特点，能够对任意方向的边缘进行提取，具有无方向性的优点，因此提取边缘不需要分别检测 X 方向的边缘和 Y 方向的边缘，只需要一次边缘检测即可

Laplacian 算子是一种二阶导数算子，对噪声比较敏感，因此常需要配合高斯滤波一起使用

imgGray = cv2.imread("../images/Fig0905a.tif", flags=0)
# scipy.signal 实现卷积运算 (注意：不能用 cv2.filter2D 处理)
from scipy import signal
kernelLaplace = np.array([[1, 1, 1], [1, -8, 1], [1, 1, 1]])  # Laplacian kernel
imgLaplace = signal.convolve2d(imgGray, kernelLaplace, boundary='symm', mode='same')  # same 卷积
kernel1 = np.array([[-1, -1, -1], [2, 2, 2], [-1, -1, -1]])  # 0 degree, horizontal
kernel2 = np.array([[2, -1, -1], [-1, 2, -1], [-1, -1, 2]])  # +45 degree
kernel3 = np.array([[-1, 2, -1], [-1, 2, -1], [-1, 2, -1]])  # 90 degree, vertical
kernel4 = np.array([[-1, -1, 2], [-1, 2, -1], [2, -1, -1]])  # -45 degree
imgLine1 = signal.convolve2d(imgGray, kernel1, boundary='symm', mode='same')  # horizontal kernel
imgLine2 = signal.convolve2d(imgGray, kernel2, boundary='symm', mode='same')
imgLine3 = signal.convolve2d(imgGray, kernel3, boundary='symm', mode='same')  # vertical kernel
imgLine4 = signal.convolve2d(imgGray, kernel4, boundary='symm', mode='same')

LoG 边缘检测算子？

平滑算子与 Laplace 算子的结合，因而兼具平滑和二阶微分的作用，其定位精度高，边缘连续性好，计算速度快
具体地，可以先对图像做 Gauss 平滑，再做 Laplace 变换；也可以预先算出高斯拉普拉斯卷积核 LoG，直接与图像卷积来实现，提高计算速度

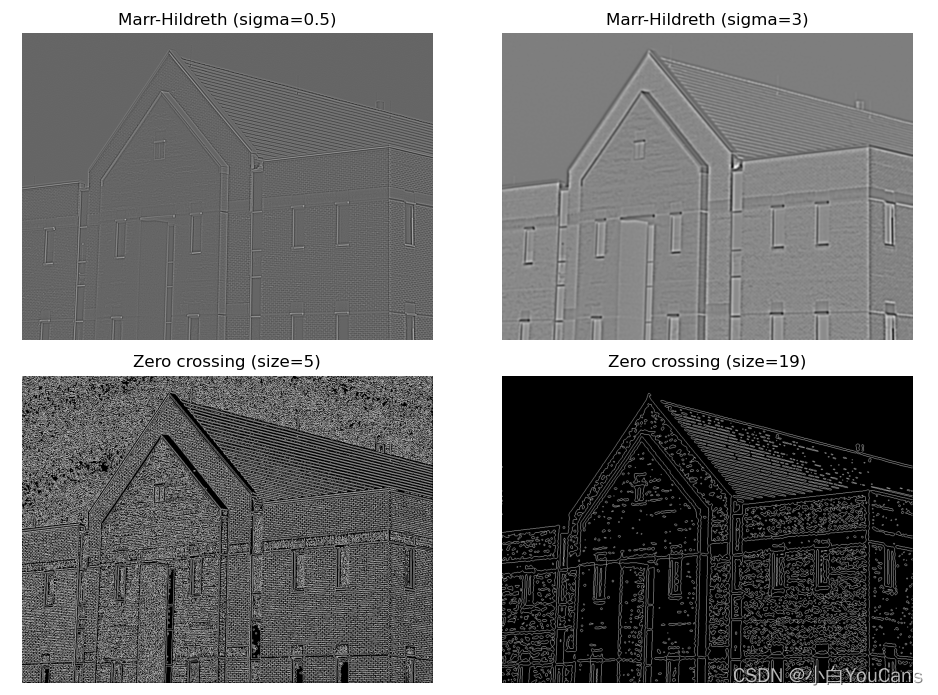

Marr-Hildreth 算法让 LoG 核与原图像卷积，然后寻找过零点来确定边缘的位置

def ZeroDetect(img):  # 判断零交叉点
	h, w = img.shape[0], img.shape[1]
	zeroCrossing = np.zeros_like(img, np.uint8)
	for x in range(0, w-1):
		for y in range(0, h-1):
			if img[y][x] < 0:
				if (img[y][x-1] > 0) or (img[y][x+1] > 0)\
				or (img[y-1][x] > 0) or (img[y+1][x] > 0):
					zeroCrossing[y][x] = 255
	return zeroCrossing
from scipy import signal
img = cv2.imread("Fig1016a.tif", flags=0)  # flags=0 读取为灰度图像
imgBlur = cv2.blur(img, (3,3))  # Blur 平滑后再做 Laplacian 变换
# 近似的 Marr-Hildreth 卷积核 (5*5)
kernel_MH5 = np.array([
	[0, 0, -1, 0, 0],
	[0, -1, -2, -1, 0],
	[-1, -2, 16, -2, -1],
	[0, -1, -2, -1, 0],
	[0, 0, -1, 0, 0]])
imgMH5 = signal.convolve2d(imgBlur, kernel_MH5, boundary='symm', mode='same')
zeroMH5 = ZeroDetect(imgMH5)  # 判断零交叉点
# 由 Gauss 标准差计算 Marr-Hildreth 卷积核
sigma = 3  # Gauss 标准差，输入参数
size = int(2 * round(3 * sigma)) + 1  # 根据标准差确定窗口大小，3*sigma 占比 99.7%
print("sigma={:d}, size={}".format(sigma, size))
x, y = np.meshgrid(np.arange(-size/2+1, size/2+1), np.arange(-size/2+1, size/2+1))  # 生成网格
norm2 = np.power(x, 2) + np.power(y, 2)
sigma2, sigma4 = np.power(sigma, 2), np.power(sigma, 4)
kernelLoG = ((norm2 - (2.0 * sigma2)) / sigma4) * np.exp(- norm2 / (2.0 * sigma2))  # 计算 LoG 卷积核
# Marr-Hildreth 卷积运算
imgLoG = signal.convolve2d(imgBlur, kernelLoG, boundary='symm', mode='same')
# 判断零交叉点
zeroCrossing = ZeroDetect(imgLoG)
show_images([imgMH5,imgLoG,zeroMH5,zeroCrossing])

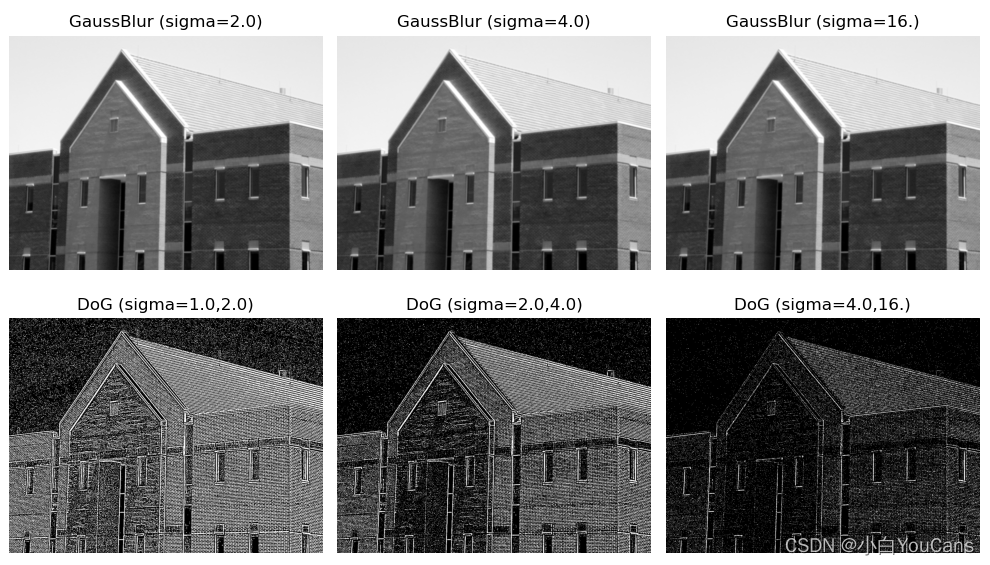

DoG 边缘检测算子？

高斯差分算子 DoG（Difference of Gaussian）是两个不同尺度的高斯滤波器之差，可以实现 LoG 算子的近似。在具体处理中，DoG 算子就是将图像在不同参数下的高斯滤波结果相减

DoG 算子不仅实现简单、计算速度快，而且对噪声、尺度、仿射变化和旋转等具有很强的鲁棒性，能够提供丰富的局部特征信息

img = cv2.imread("../images/Fig1016a.tif", flags=0)  # flags=0 读取为灰度图像
# 高斯核低通滤波器，sigmaY 缺省时 sigmaY=sigmaX
kSize = (5, 5)
imgGaussBlur1 = cv2.GaussianBlur(img, (5,5), sigmaX=1.0)  # sigma=1.0
imgGaussBlur2 = cv2.GaussianBlur(img, (5,5), sigmaX=2.0)  # sigma=2.0
imgGaussBlur3 = cv2.GaussianBlur(img, (5,5), sigmaX=4.0)  # sigma=4.0
imgGaussBlur4 = cv2.GaussianBlur(img, (5,5), sigmaX=16.0)  # sigma=16.0
show_images([imgGaussBlur2,imgGaussBlur3,imgGaussBlur4])
# 高斯差分算子 (Difference of Gaussian)
imgDoG1 = imgGaussBlur2 - imgGaussBlur1  # sigma=1.0,2.0
imgDoG2 = imgGaussBlur3 - imgGaussBlur2  # sigma=2.0,4.0
imgDoG3 = imgGaussBlur4 - imgGaussBlur3  # sigma=4.0,16.0
show_images([imgDoG1,imgDoG2,imgDoG3])

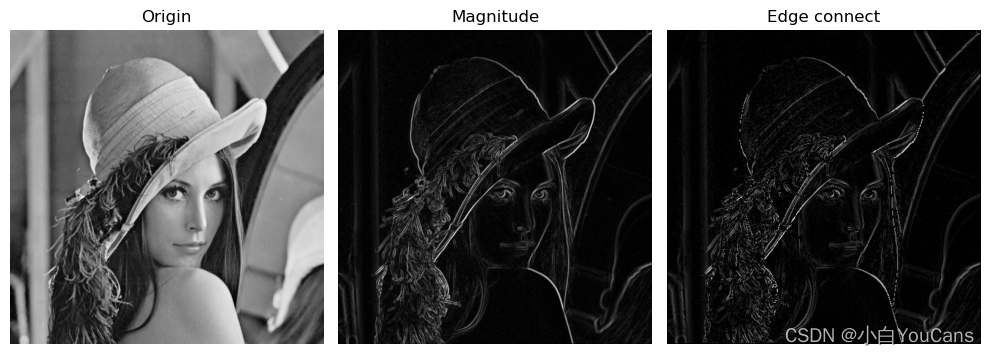

局部处理连接边缘？

在实际应用中，由于噪声、光照等原因引起的边缘断裂，使边缘检测的结果并不是完全的、完整的边缘，通常要通过边缘连接算法，将边缘像素组合为有意义的边缘或区域边界

边缘连接方分为局部处理方法和全局处理方法。边缘连接的局部处理方法：在局部分析中，主要基于梯度向量的幅值和方向进行边缘像素的相似性判断。E 是梯度向量的幅度阈值，A 是角度阈值

img = cv2.imread("../images/imgLena.tif", flags=0)  # flags=0 读取为灰度图像
# img16 = np.array(img, dtype='uint16')
hImg, wImg = img.shape#[0], img.shape[1]
# Sobel 梯度算子
kSobelX = np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]])
kSobelY = np.array([[1, 2, 1], [0, 0, 0], [-1, -2, -1]])
gx = cv2.filter2D(img, cv2.CV_64F, kSobelX)  # SobelX 水平梯度
gy = cv2.filter2D(img, cv2.CV_64F, kSobelY)  # SobelY 垂直梯度
# 计算梯度向量的幅值 mag 与角度 angle
# magn = np.sqrt(np.power(gx,2) + np.power(gy,2))  # 梯度向量的幅值
magn = cv2.normalize(abs(gx)+abs(gy), None, 0, 255, cv2.NORM_MINMAX)  # 用绝对值近似梯度幅值
gxFlat, gyFlat = gx.flatten(), gy.flatten()  # 展平为一维，便于计算角度
angleFlat = np.arctan2(gy, gx) * 180 / np.pi  # 梯度向量的角度，将弧度转为角度: (-180, 180)
angle = angleFlat.reshape(hImg, wImg)
# 边缘像素相似性判断
edge = np.zeros((hImg,wImg), np.uint8)
for h in range(1, hImg-1):  # 对边界点不判断
	for w in range(1, wImg-1):
		if (abs(magn[h,w]-magn[h-1,w-1])<=30) and (abs(angle[h,w]-angle[h-1,w-1])<=15)\
		or (abs(magn[h,w]-magn[h-1,w+1])<=30) and (abs(angle[h,w]-angle[h-1,w+1])<=15)\
		or (abs(magn[h,w]-magn[h+1,w-1])<=30) and (abs(angle[h,w]-angle[h+1,w-1])<=15)\
		or (abs(magn[h,w]-magn[h+1,w+1])<=30) and (abs(angle[h,w]-angle[h+1,w+1])<=15):
			edge[h,w] = magn[h,w]
show_images([img,magn,edge])

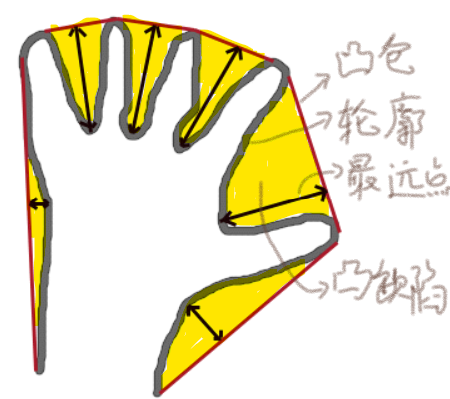

什么是凸缺陷？

凸缺陷： 对象上的任何凹陷都被成为凸缺陷
Opencv 使用 cv: : convexityDefects 检测凸缺陷
