什么是点云？

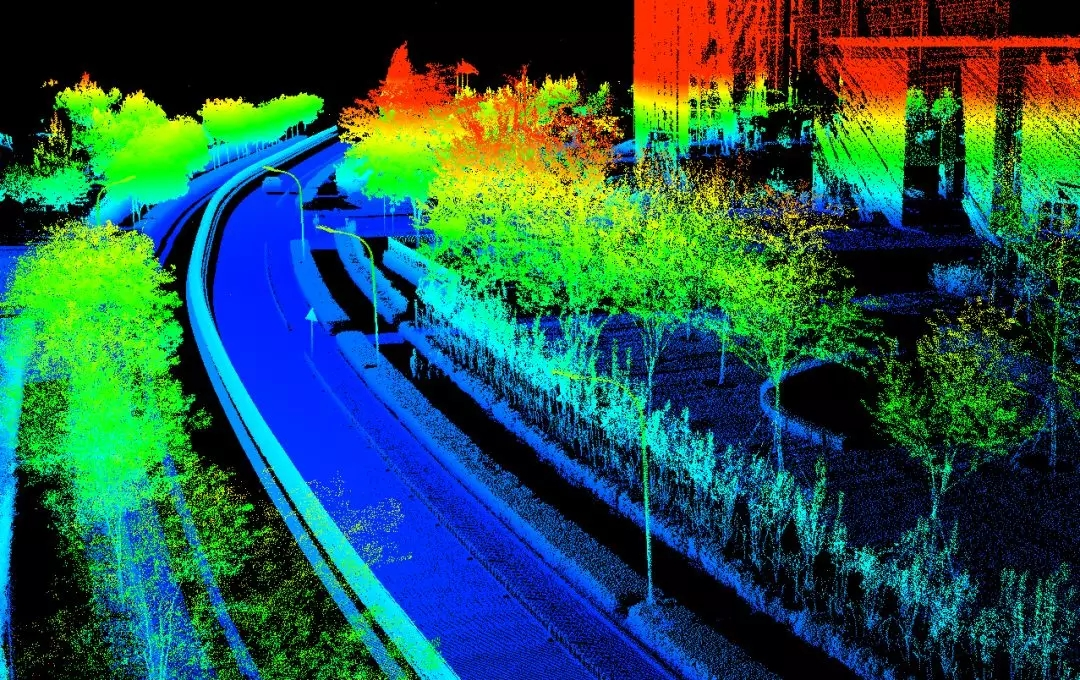

点云 (Point Cloud) 是某个坐标系下的点的集合。点包含了丰富的信息，包括三维坐标 X，Y，Z、颜色、分类值、强度值、时间等等。点云在组成特点上分为两种，一种是有序点云，一种是无序点云
点云不是通过普通的相机拍摄得到的，一般是通过三维成像传感器获得，比如双目相机、三维扫描仪、RGB-D 相机、LiDAR 激光
有序点云：一般由深度图还原的点云，有序点云按照图方阵一行一行的，从左上角到右下角排列，当然其中有一些无效点因为。有序点云按顺序排列，可以很容易的找到它的相邻点信息。有序点云在某些处理的时候还是很便利的
无序点云：无序点云就是其中的点的集合，点排列之间没有任何顺序，点的顺序交换后没有任何影响。是比较普遍的点云形式，有序点云也可看做无序点云来处理

点云数据的特点？

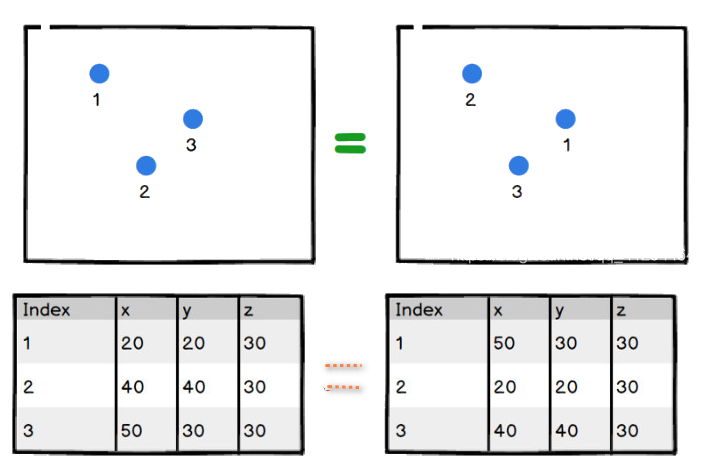

无序性：点云数据是一个集合，对数据的顺序是不敏感的。这使得处理点云数据的模型需要对数据的不同排列保持不变性
点与点直接存在空间关系： 一个物体通常由特定空间内的一定数量的点云构成，也就是说这些点云之间存在空间关系。为了能有效利用这种空间关系
旋转平移不变性：同一个物体，在空间经过旋转或平移，还是原来那个物体

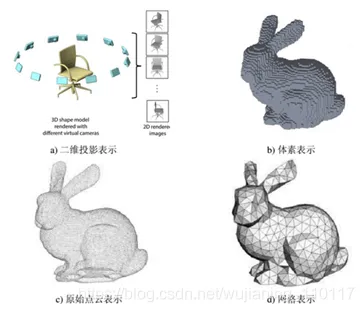

点云数据的表示方式？

将点云数据投影到二维平面（多视图法）：不直接处理三维的点云数据，而是先将点云投影到某些特定视角再处理，如前视视角和俯视角，再使用 2D-CNN 进行分类或分割。比较典型的算法有 MV3D 和 AVOD
将点云数据划分到有空间依赖关系的 voxel（体素法）： 先将点云映射到体素空间上，再通过 3D-CNN 进行分类或者分割。由于是三维的数据量，时间和空间复杂度都非常高，目前已经不是主流的方法了
直接在点云数据上应用深度学习模型（点云法）：直接使用点云数据，比较经典的有 PointNet、PointNet++
基于图的方法：现实生活中存在大量的非结构化数据，如交通网络、社交网络等，这些数据的节点间存在联系，可以表示为图。研究图数据的学习是近年来学界的热点。三维点云数据可以看作图数据的一种

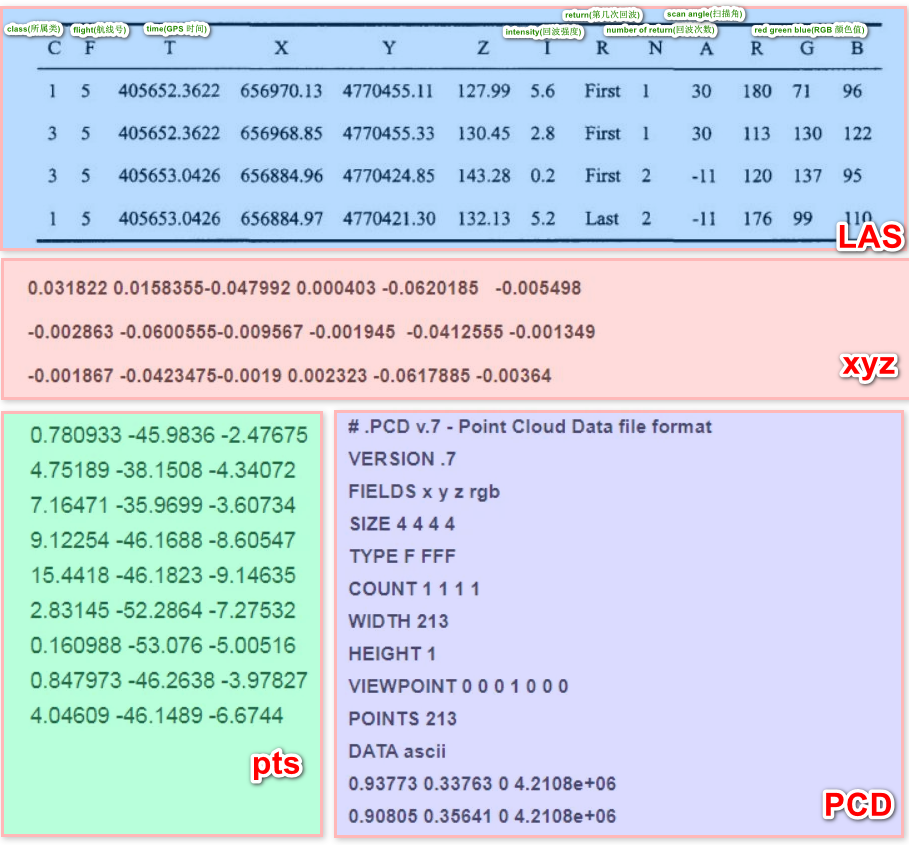

点云数据的存储格式？

pts：最简便的点云格式，直接按 XYZ 顺序存储点云数据，可以是整型或者浮点型
LAS ：激光雷达数据（LiDAR）产生的数据，比 pts 复杂
PCD ：有文件头，用于描绘点云的整体信息：定义数字的可读头、尺寸、点云的维数和数据类型
xyz ：一种文本格式，前面 3 个数字表示点坐标，后面 3 个数字是点的法向量，数字间以空格分隔

点云数据的处理库？

PCL： 支持跨平台存储，可以在 Windows、Linux、macOS、iOS、Android 上部署。可应用于计算资源有限或者内存有限的应用场景，是一个大型跨平台开源 C++ 编程库，它实现了大量点云相关的通用算法和高效数据结构，其基于以下第三方库：Boost、Eigen、FLANN、VTK、CUDA、OpenNI、Qhull，实现点云相关的获取、滤波、分割、配准、检索、特征提取、识别、追踪、曲面重建、可视化等操作，非常方便移动端开发
VCG：―专门为处理三角网格而设计的，该库很大，且提供了许多先进的处理网格的功能，以及比较少的点云处理功能
CGAL：―计算几何算法库，设计目标是以 C++ 库的形式，提供方便、高效、可靠的几何算法，其实现了很多处理点云以及处理网格的算法
Open 3D―可以支持 3D 数据处理软件快速开发的开源库。支持快速开发处理 3D 数据的软件。Open3D 前端在 C++ 和 Python 中公开了一组精心选择的数据结构和算法。后端经过高度优化，并设置为并行化。Open3D 是从一开始就开发出来的，带有很少的、经过仔细考虑的依赖项。它可以在不同的平台上设置，并且可以从源代码进行最小的编译。代码干净，样式一致，并通过清晰的代码审查机制进行维护。在点云、网格、rgbd 数据上都有支持

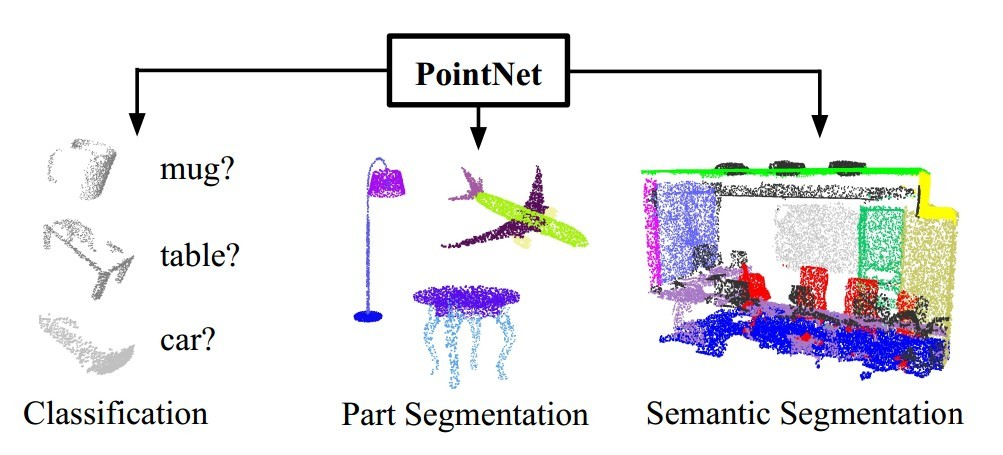

点云数据的深度学习应用？

分类：对三维形状进行分类
分割：对每个点进行标记
目标检测：找出三维空间的特定形状

点云数据的点云配准 (Point Cloud Registration)？

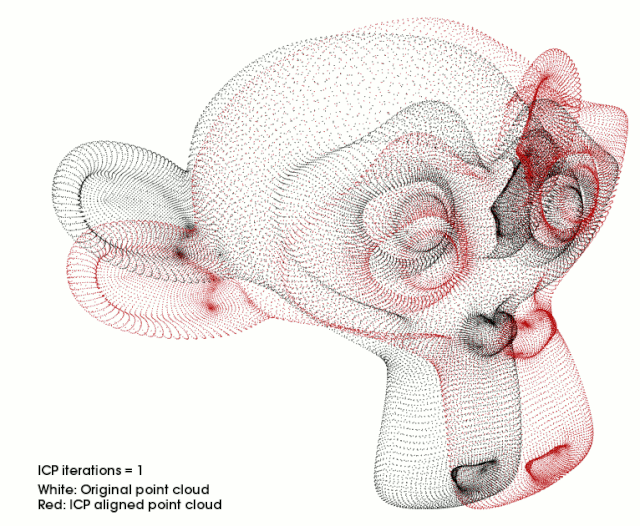

点云配准指的是输入两幅点云 $P_s$ (source) 和 $P_s$ (target) ，输出一个变换 $T$ 使得 $T(P_s)$ 和 $T(P_t)$ 的重合程度尽可能高。变换 $T$ 可以是刚性的 (rigid)，也可以不是，如果只考虑刚性变换，则变换只包括旋转、平移，如上图从红色点云变换到灰色点云的过程。其实类似 2D 上求出仿射变换矩阵
三维重建：生成完整的三维场景是各种计算机视觉应用的基础和重要技术，包括自动驾驶中的高精度三维地图重建、机器人技术中的三维环境重建和实时监控地下采矿的三维重建。例如，点云配准可以为机器人应用中的路线规划和决策构建三维环境
三维定位。在三维环境中定位移动智能设备的位置对于机器人技术尤为重要。例如，无人驾驶汽车估计其在地图上的位置（例如 < 10cm）及其到道路边界线的距离。点云配准可以将当前的实时三维点云精确匹配到所属的三维环境中，提供高精度的定位服务
姿态估计。将一个点云 A（3D 实时视图）与另一个点云 B（3D 环境）对齐，可以生成与点云 B 相对的点云 A 的姿态信息，这些姿态信息可用于机器人的决策

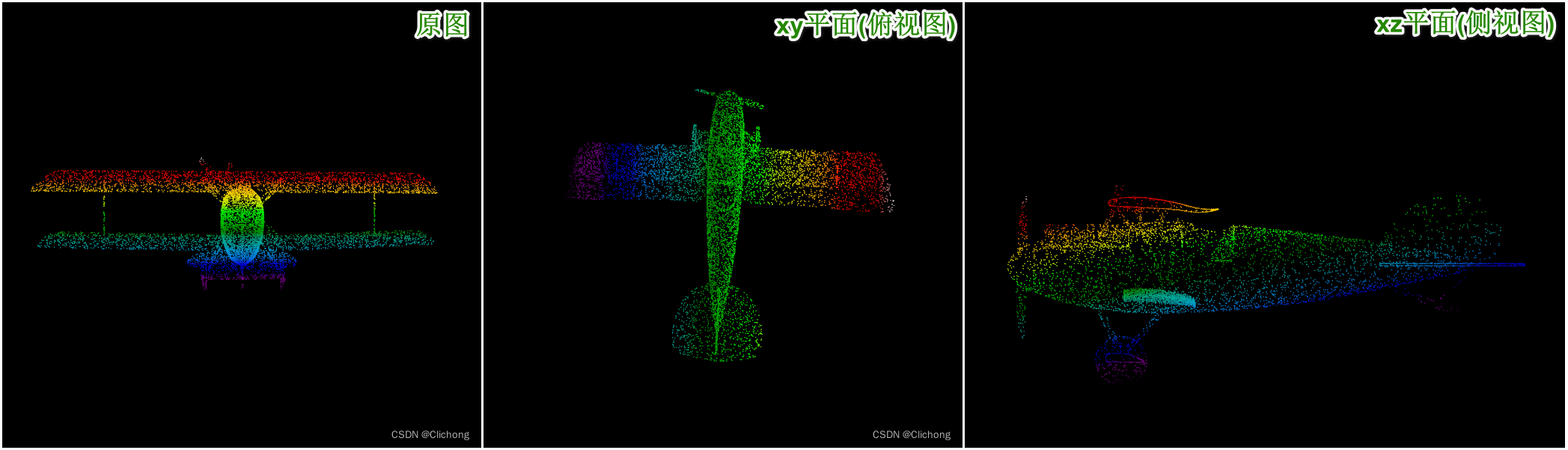

如何将 3D 点云数据投影到 2D 平面上？

目地是将 3D 点云数据投影到某个 “视角” 的 2D 平面上
1）定义平面：3 维平面的表示方法，其中 (A, B, C) 为平面法向量

A x+B y+C z+D=0 \tag{1}

2）定义垂直于平面的直线方程：假设（x0, y0, z0）为空间中的任意一点，它在平面上的投影坐标为（x, y, z），那么由这两个点组成的向量也是平面的法向量，则应与法向量（A, B, C）平行，从而可以得到

\begin{aligned}\frac{x-x0}A=\frac{y-y0}B=\frac{z-z0}C=t &&&&(2) \\x=At+x0;y=Bt+y0;z=Ct+z0 &&&&(3) \end{aligned}

3）将点云数据代入方程，得到点云在 2D 平面的投影：将以上公式代回公式 1，解出 t，并将 t 代到公式 3 解出 (x, y, z)

t=-\dfrac{Ax0+By0+Cz0+D}{A^2+B^2+C^2}

什么是 RGBD 数据？

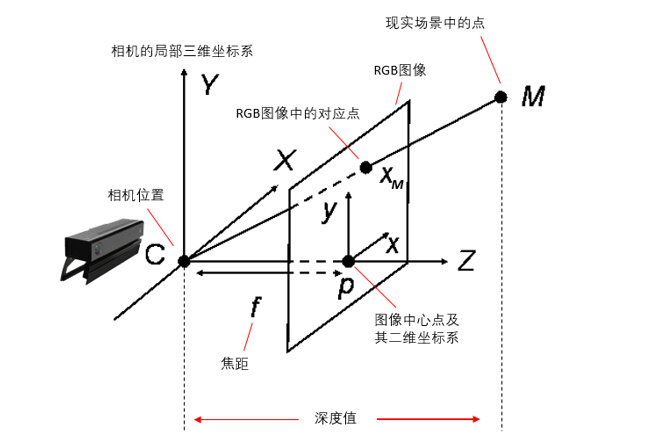

RGBD：深度相机扫描得到的每一帧数据不仅包括了场景中的点的彩色 RGB 图像，还包括每个点到深度相机所在的垂直平面的距离值。这个距离值被称为深度值（depth），这些深度值共同组成了这一帧的深度图像
深度图像：可以看做是一副灰度图像，其中图像中每个点的灰度值代表了这个点的深度值，即该点在现实中的位置到相机所在垂直平面的真实距离
RGBD 数据可以转为点云数据，执行点云的操作

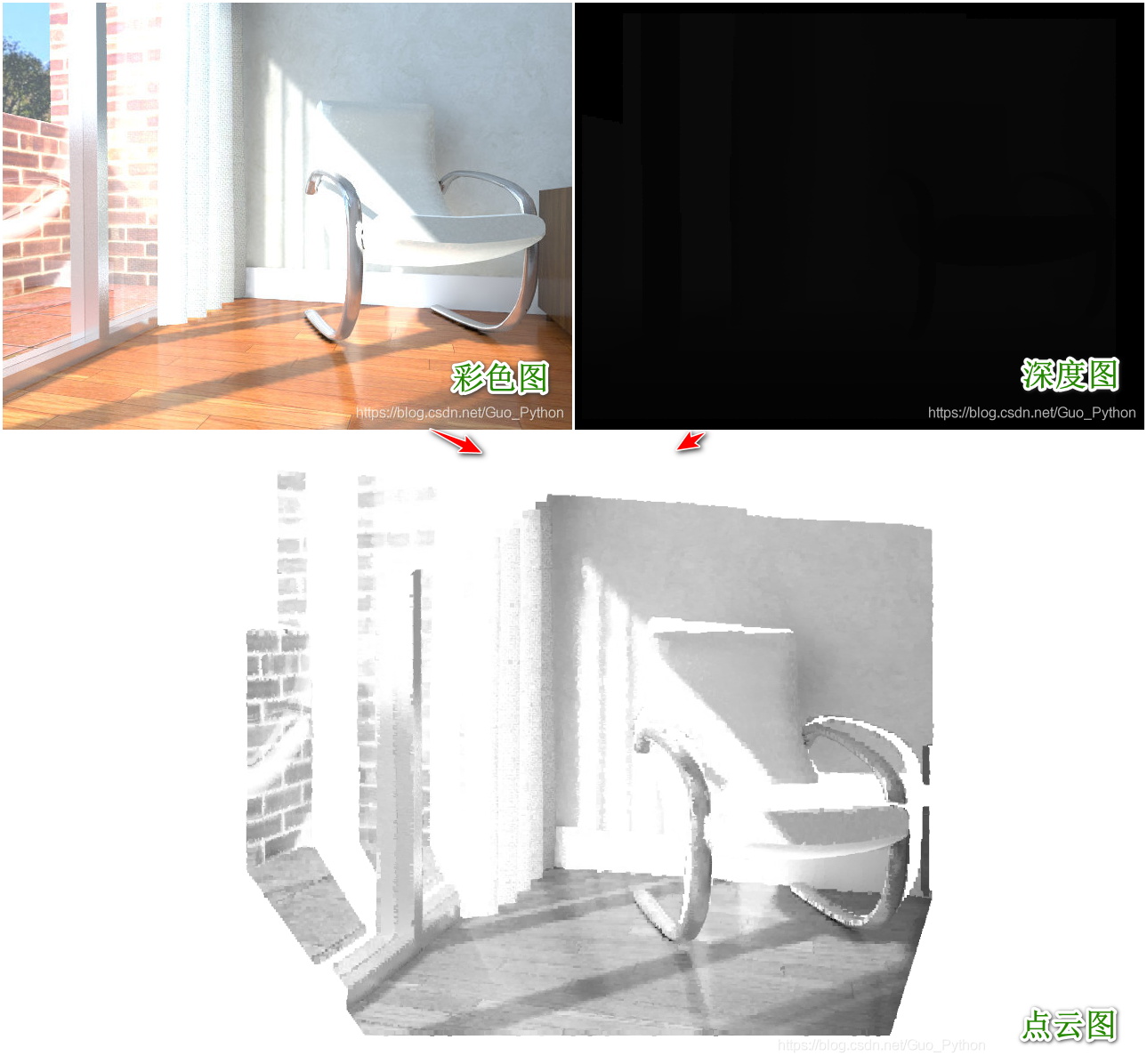

如何将 RGBD 图转为点云 (pcd) 显示？

import open3d as o3d
import matplotlib.pyplot as plt
if __name__ == "__main__":
	print("Read Redwood dataset")
	color_raw = o3d.io.read_image("color.jpg")
	depth_raw = o3d.io.read_image("depth.png")
	rgbd_image = o3d.geometry.create_rgbd_image_from_color_and_depth(
		color_raw, depth_raw)
	print(rgbd_image)
	plt.subplot(1, 2, 1)
	plt.title('grayscale image')
	plt.imshow(rgbd_image.color)
	plt.subplot(1, 2, 2)
	plt.title('depth image')
	plt.imshow(rgbd_image.depth)
	plt.show()
	pcd = o3d.geometry.create_point_cloud_from_rgbd_image(
		rgbd_image,
		o3d.camera.PinholeCameraIntrinsic(
			o3d.camera.PinholeCameraIntrinsicParameters.PrimeSenseDefault))
	# Flip it, otherwise the pointcloud will be upside down
	pcd.transform([[1, 0, 0, 0], [0, -1, 0, 0], [0, 0, -1, 0], [0, 0, 0, 1]])
	o3d.io.write_point_cloud("test.pcd", pcd)

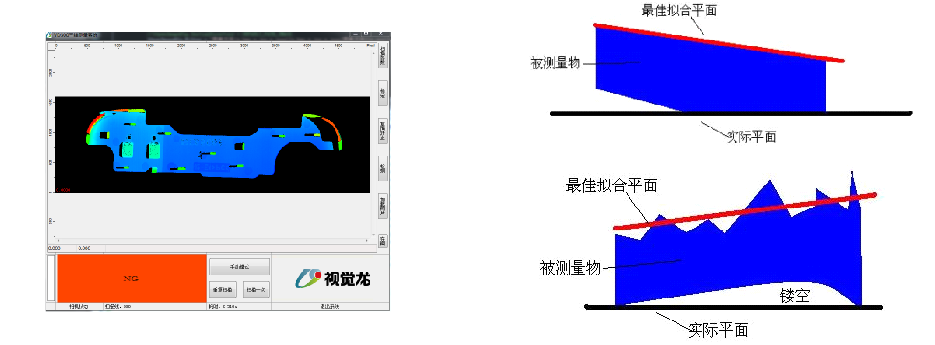

处理 3D 数据时，为什么先进行 “基面校正”？

3D 相机有时候不是正射缺陷，导致其获取的深度信息是基于垂直 "实际平面" 的，此时如果遇到弯折的物体时，侧面的深度信息表现得比缺陷还深，直接使用深度学习，其效果更差
如果先拟合出一个标准的平面，然后原始平面减去标准平面，得到差分平面。这个平面上缺陷表现得更加明显

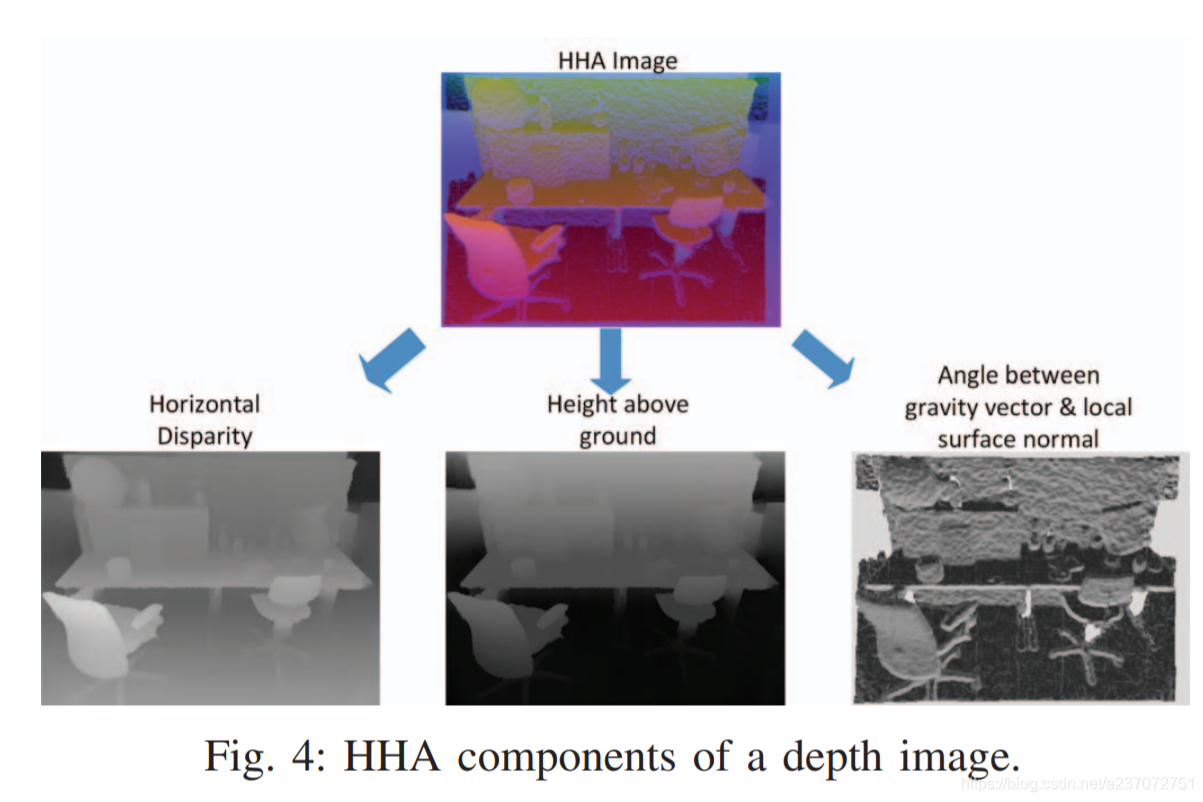

什么是 HHA 编码？

将深度图像转换为三种不同的通道 (水平差异，对地高度以及表面法向量的角度)，并且会将 3 个通道数据线性重定标到 0-255
深度图的空间信息通常有两种表现形式：距离信息和 HHA 编码信息。距离信息是目标物体与采集设备表面距离的相关信息，可以反映物体在场景之内的空间位置关系，经常会以单通道图像的形式参与运算
HHA 编码信息是距离信息的空间拓展表现形式，分别为该点的水平视差，水平高度以及重心角度，经常会以三通道图像的形式参与运算。距离信息表现形式较为简单，可以方便使用，相比之下，HHA 编码信息表现形式复杂，计算量大，消耗计算资源多，但是 HHA 编码信息表现形式可以让网络提取更丰富的深度特征信息

基于 RGBD 图像的多模态特征融合？

深度图的空间信息通常有两种表现形式：距离信息和 HHA 编码信息，为了融合亮度图和深度图，常常使用以下策略

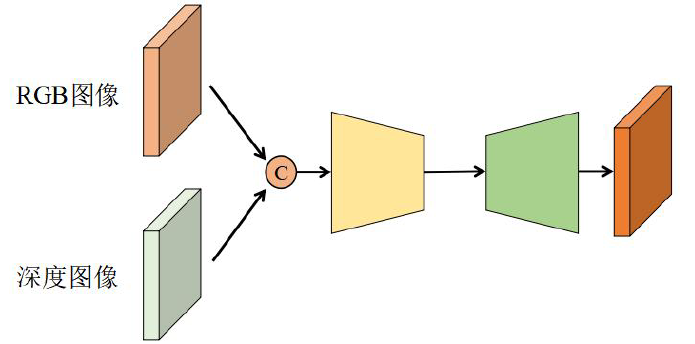

（1）前期融合：直接将两种图像融合，组合成四通道或六通道图像再输入网络，这种融合语义信息混在一起，效果不明显

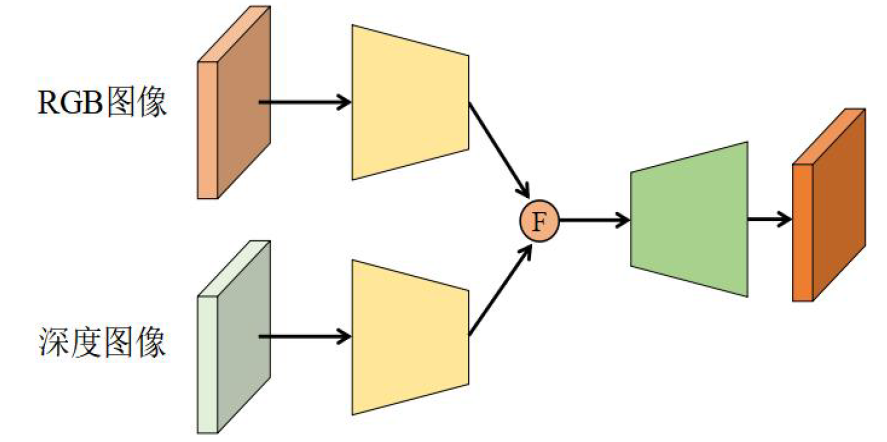

（2）后期融合：两种图像使用两个分支提取特征，在最后进行特征融合，相比较前期融合，效果更优

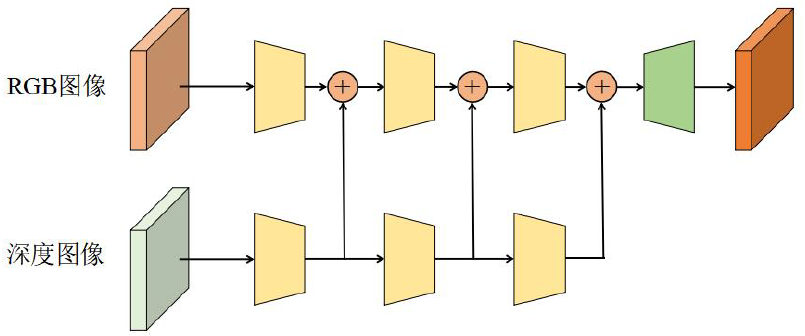

（3）多级融合 - 编码阶段：在编码时的每个阶段进行特征融合，这种方式在多阶段互补利用，避免大量有用信息的丢失，但是融合方式过于简单，无法深层次的挖掘互补的 RGB 和深度特征

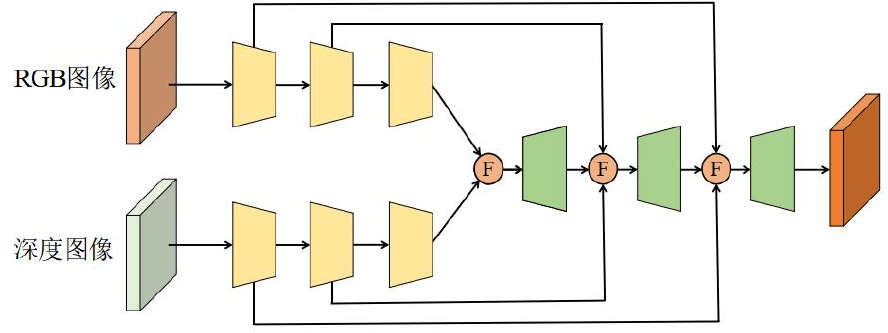

（4）多级融合 - 解码阶段：在解码时的每个阶段进行特征融合

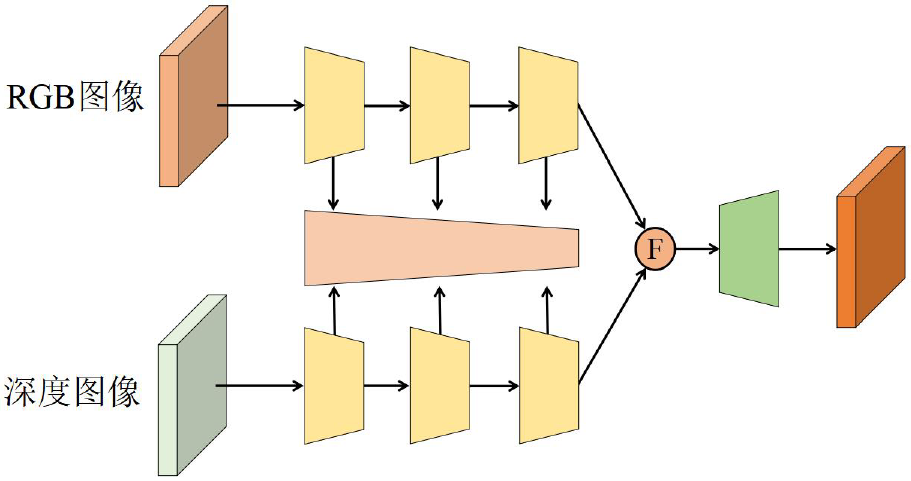

（5）多级融合 - 第三分支融合：在原有 2 个分支基础上加一个融合分支，进行多层次融合，效果更佳
