Tensorboard 及 TensorboardX 的安装与使用

发表于 2023-03-09 更新于 2025-01-19 分类于 3-编程实践， F-Pytorch 阅读次数：本文字数： 6.1k 阅读时长 ≈ 6 分钟

Tensorboard 用来干什么？

Tensorboard 是 tensorflow 内置的一个可视化工具
Tensorboard 的可视化依赖于 tensorflow 程序运行输出的日志文件，因而 tensorboard 和 tensorflow 程序在不同的进程中运行

如何安装并开启 Tensorboard 服务？

pip 安装

1 2	python -m pip install tensorboard tensorboard --logdir=2017_05_03_00_12

Tensorboard、TensorboardX 与 torch.utils.tensorboard 的关系？

Tensorboard 是 Tensorflow 用于检查和理解模型及训练情况的 Web 应用
1
from tensorboard import SummaryWriter
在 Pytorch 发布的早期，没有支持 tensorboard 强大的数字可视化工具，由 lanpa (Github 用户名) 开发出 TensorboardX，可认为是 Tensorboard 库的第三方改编版
1
from tensorboardX import SummaryWriter
PyTorch1.10 后，官方支持 tensorboard 功能，导入 torch. utils. tensorboard 进行使用，注意：使用之前必须先安装 tensorboard 包
1
from torch.utils.tensorboard import SummaryWriter
TensorboardX 与 torch.utils.tensorboard 大多数代码是相同的，除了 torch.utils.tensorboard 在 logging 时依赖于 tensorboard。另一个区别是 tensorboardX 支持其他框架，例如 chainer，而 torch.utils.tensorboard 更特定于 pytorch

如何安装 tensorBoardX?

pip 安装
1
pip install tensorboardX

源码安装

1	pip install 'git+https://github.com/lanpa/tensorboardX'

安装加速包
1
pip install crc32c
安装音频加速包
1
pip install soundfile

TensorboardX 有哪些功能？

scalar 标量仪表板
image 图像仪表板
figure matplotlib 图形渲染为图像可视化
histogram 直方图仪表板
audio 音频仪表板
text 文本仪表板
graph 图形数据（模型）
embedding 可视化高维数据
pr_curve 添加精确召回曲线
mesh 添加网格或 3D 点云
hyper-parameters 超参数
video 视频数据仪表板

torch.utils.tensorboard 使用例子？

训练 mnist_train 数据，并可视化训练数据与模型

import torch
import torchvision
from torch.utils.tensorboard import SummaryWriter
from torchvision import datasets, transforms
# Writer will output to ./runs/ directory by default
writer = SummaryWriter()
transform = transforms.Compose([transforms.ToTensor(), transforms.Normalize((0.5,), (0.5,))])
trainset = datasets.MNIST('mnist_train', train=True, download=True, transform=transform)
trainloader = torch.utils.data.DataLoader(trainset, batch_size=64, shuffle=True)
model = torchvision.models.resnet50(False)
# Have ResNet model take in grayscale rather than RGB
model.conv1 = torch.nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3, bias=False)
images, labels = next(iter(trainloader))
grid = torchvision.utils.make_grid(images)
writer.add_image('images', grid, 0) #可视化数据
writer.add_graph(model, images) #可视化模型
writer.close()

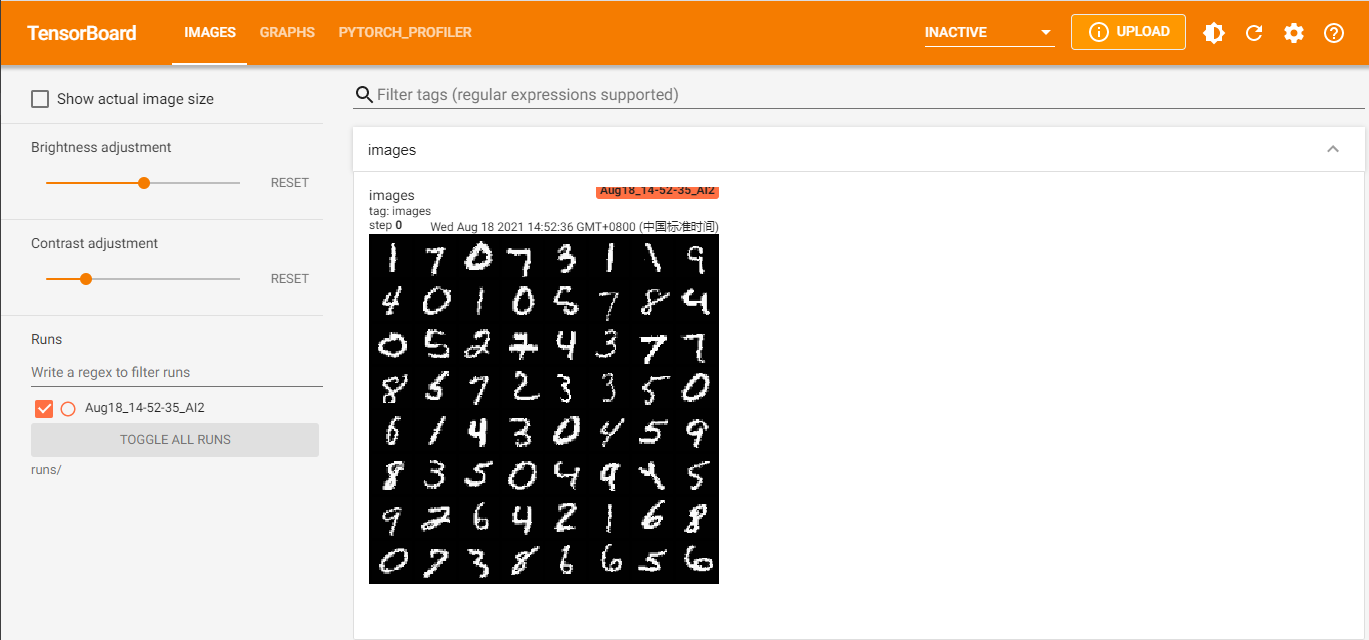

运行 tensorboard 查看训练数据

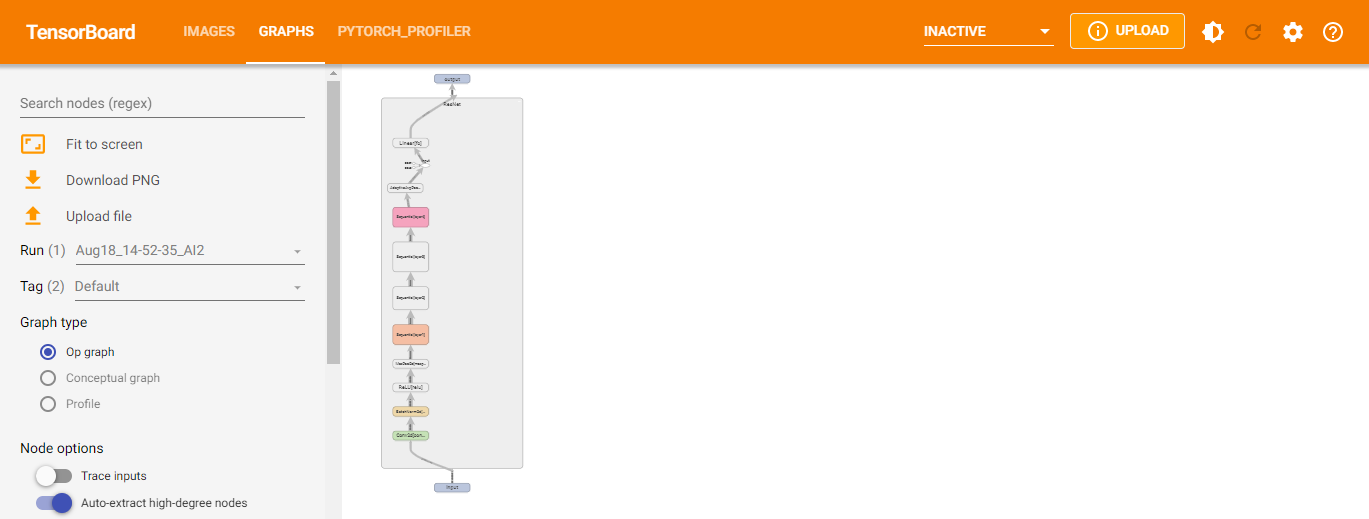

运行 tensorboard 查看训练模型

认识 torch.utils.tensorboard 中 SummaryWriter 类？

该类是记录数据以供 TensorBoard 使用和可视化的主要入口
该类提供了一个高层次的 API 来创建指定目录的事件文件，并添加摘要和事件给它
该类支持异步更新文件内容
允许训练程序直接从训练循环调用方法将数据添加到文件中，而不会减慢训练速度

torch.utils.tensorboard 中 SummaryWriter 类的初始化？

参数
- log_dir (string) – 保存目录位置。默认为 runs/ CURRENT_DATETIME_HOSTNAME，每次运行后都会更改。使用分层文件夹结构轻松比较运行。例如，为每个新实验传入 ‘runs/exp1’、‘runs/exp2’ 等以在它们之间进行比较。
- comment (string) – 附加到默认值的注释 log_dir 后缀 log_dir。如果 log_dir 已分配，则此参数无效。
- purge_step (int) – 当日志在步骤崩溃时 T+X 吨 + X 并在步骤重新启动吨吨，global_step 大于或等于的任何事件吨吨将从 TensorBoard 中清除和隐藏。请注意，崩溃和恢复的实验应该具有相同的 log_dir.
- max_queue (int) – 在 “添加” 调用之一强制刷新到磁盘之前，挂起事件和摘要的队列大小。默认为十项。
- flush_secs (int) – 将挂起的事件和摘要刷新到磁盘的频率（以秒为单位）。默认为每两分钟。
- filename_suffix (string) – 添加到 log_dir 目录中所有事件文件名的后缀。有关 tensorboard.summary.writer.event_file_writer.Even

例子

from torch.utils.tensorboard import SummaryWriter
# 使用自动创建的文件夹初始化一个SummaryWriter
writer = SummaryWriter()
# folder location: runs/May04_22-14-54_s-MacBook-Pro.local/
# 使用手动创建的文件夹初始化一个SummaryWriter
writer = SummaryWriter("my_experiment")
# folder location: my_experiment
# create a summary writer with comment appended.
writer = SummaryWriter(comment="LR_0.1_BATCH_16")
# folder location: runs/May04_22-14-54_s-MacBook-Pro.localLR_0.1_BATCH_16/

torch.utils.tensorboard 的使用？

add_scalar
- 将标量数据添加到汇总中
- 参数
  - tag (string) – 数据标识符
  - scalar_value (float 或 string/blobname) – 要保存的值
  - global_step (int) – 要记录的全局步长值
  - walltime (float) – 可选覆盖默认 walltime (time.time ()) 与事件纪元后的秒数
  - new_style (boolean) – 是使用新样式（张量字段）还是旧样式（simple_value 字段）。新样式可能会导致更快的数据加载。
- 例子
  1
  2
  3
  4
  5
  6
  from torch.utils.tensorboard import SummaryWriter
  import numpy as np
  write=SummaryWriter()
  for i in range(100):
  write.add_scalar("randomvalue",np.random.randint(0,100),i)
  write.close()

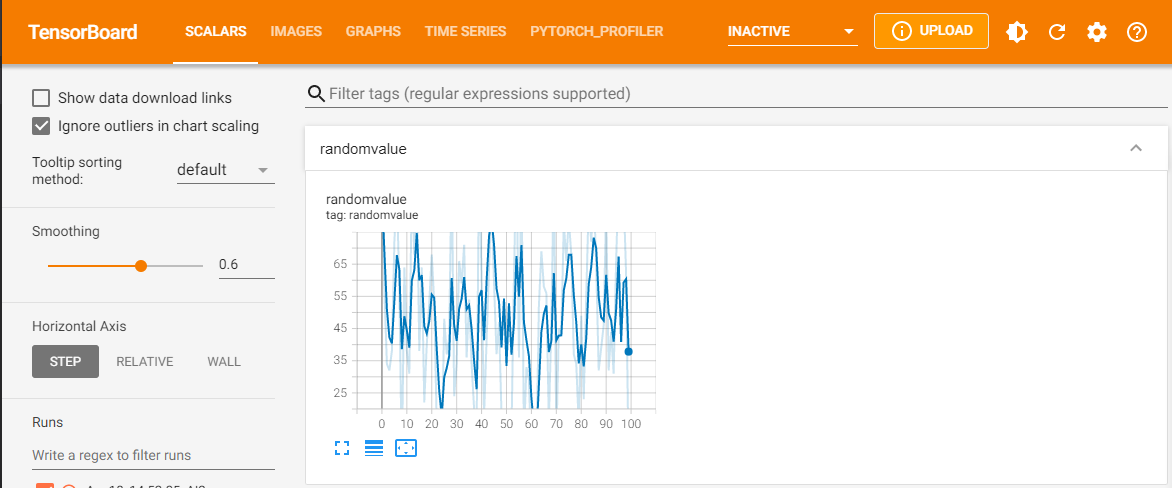

- 结果
add_scalars
- 添加一组标量
- 参数
  - tag (string) – 数据标识符
  - scalar_value (float 或 string/blobname) – 要保存的值
  - global_step (int) – 要记录的全局步长值
  - walltime (float) – 可选覆盖默认 walltime (time.time ()) 与事件纪元后的秒数
- 例子
  1
  2
  3
  4
  5
  write=SummaryWriter()
  r = 5
  for i in range(100):
  write.add_scalars("run_14h",{"xsinx":i*np.sin(i/r),"xcosx":i*np.cos(i/r),"tanx":np.tan(i/r)},i)
  write.close()

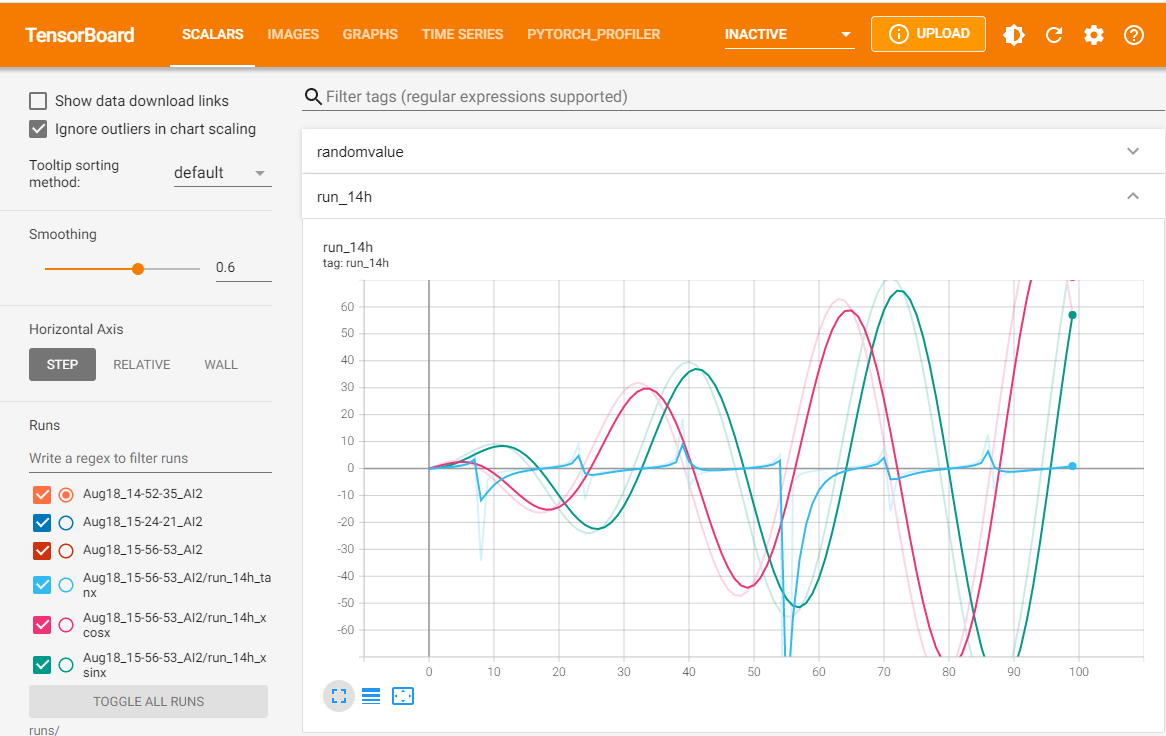

- 结果

add_histogram

添加直方图
参数
- tag (string) – 数据标识符
- 值（torch.Tensor、numpy.array 或 string/blobname）– 构建直方图的值
- global_step (int) – 要记录的全局步长值
- bins (string) – {‘tensorflow’,‘auto’, ‘fd’, …} 之一。这决定了垃圾箱的制作方式。您可以在以下位置找到其他选项：
- walltime (float) – 事件纪元后可选的覆盖默认 walltime (time.time ()) 秒

例子

write=SummaryWriter()
x=np.random.random(1000)
write.add_histogram("demo_histogram01",x,0)
write.close()
write=SummaryWriter()
for i in range(10):
	x=np.random.random(1000)
	write.add_histogram("demo_histogram02",x+i,i)
write.close()

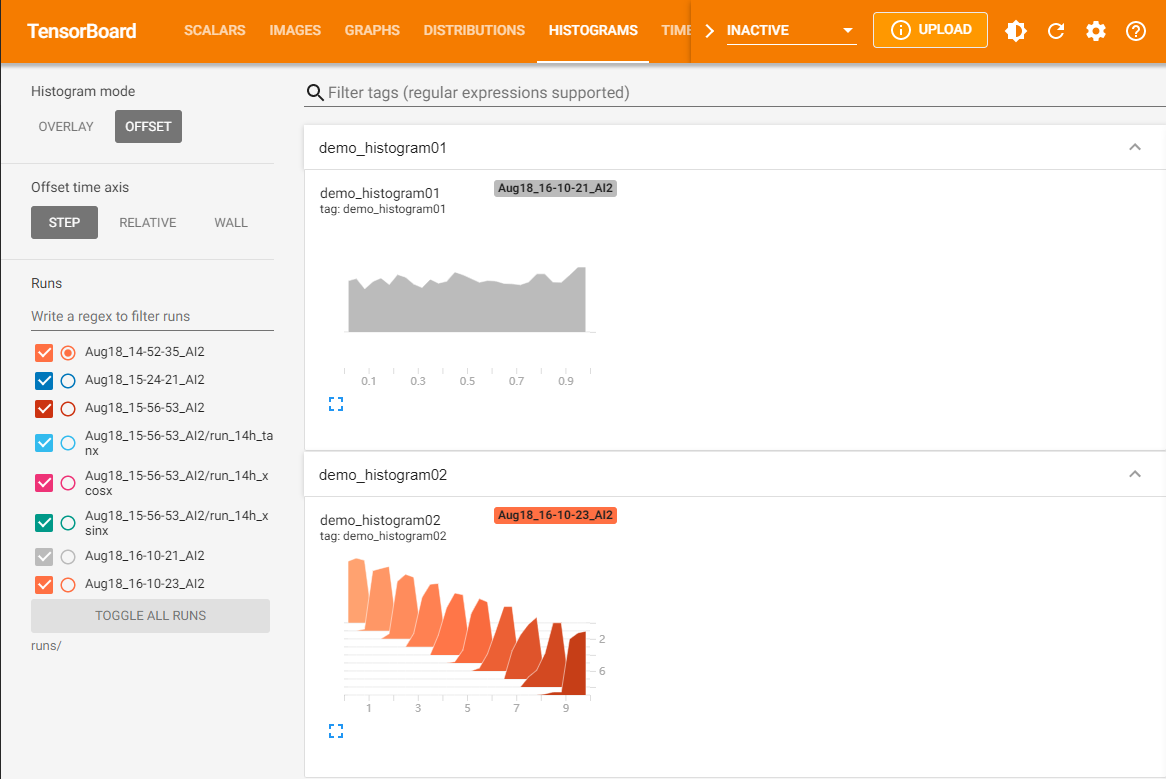

结果

add_image

添加图像数据到摘要中
参数
- tag (string) – 数据标识符
- img_tensor (torch.Tensor , numpy.array , or string/blobname) – 图像数据
- global_step (int) – 要记录的全局步长值
- walltime (float) – 事件纪元后可选的覆盖默认 walltime (time.time ()) 秒
- dataformat (str)- 数据格式，默认 “CHW”，可使用函数 torchvision.utils.make_grid () 转换 1 个 batch 的 image

例子

import torchvision
import torch
write=SummaryWriter()
# CHW格式
imgCHW=np.zeros((3,100,100))
imgCHW[0]=np.arange(0,10000).reshape((100,100))/10000
imgCHW[1]=1-np.arange(0,10000).reshape((100,100))/10000
# HWC格式
imgHWC=np.zeros((100,100,3))
imgHWC[...,0]=np.arange(0,10000).reshape((100,100))/10000
imgHWC[...,1]=1-np.arange(0,10000).reshape((100,100))/10000
# 批量的CHW格式
imgNCHW=[]
imgNCHW.append(torch.tensor(imgCHW))
imgNCHW.append(torch.tensor(imgCHW))
grid = torchvision.utils.make_grid(imgNCHW)
write.add_image("image_CHW",img,1)
write.add_image("image_HWC",imgHWC,1,dataformats="HWC")
write.add_image("image_NHWC",grid,1)
write.close()

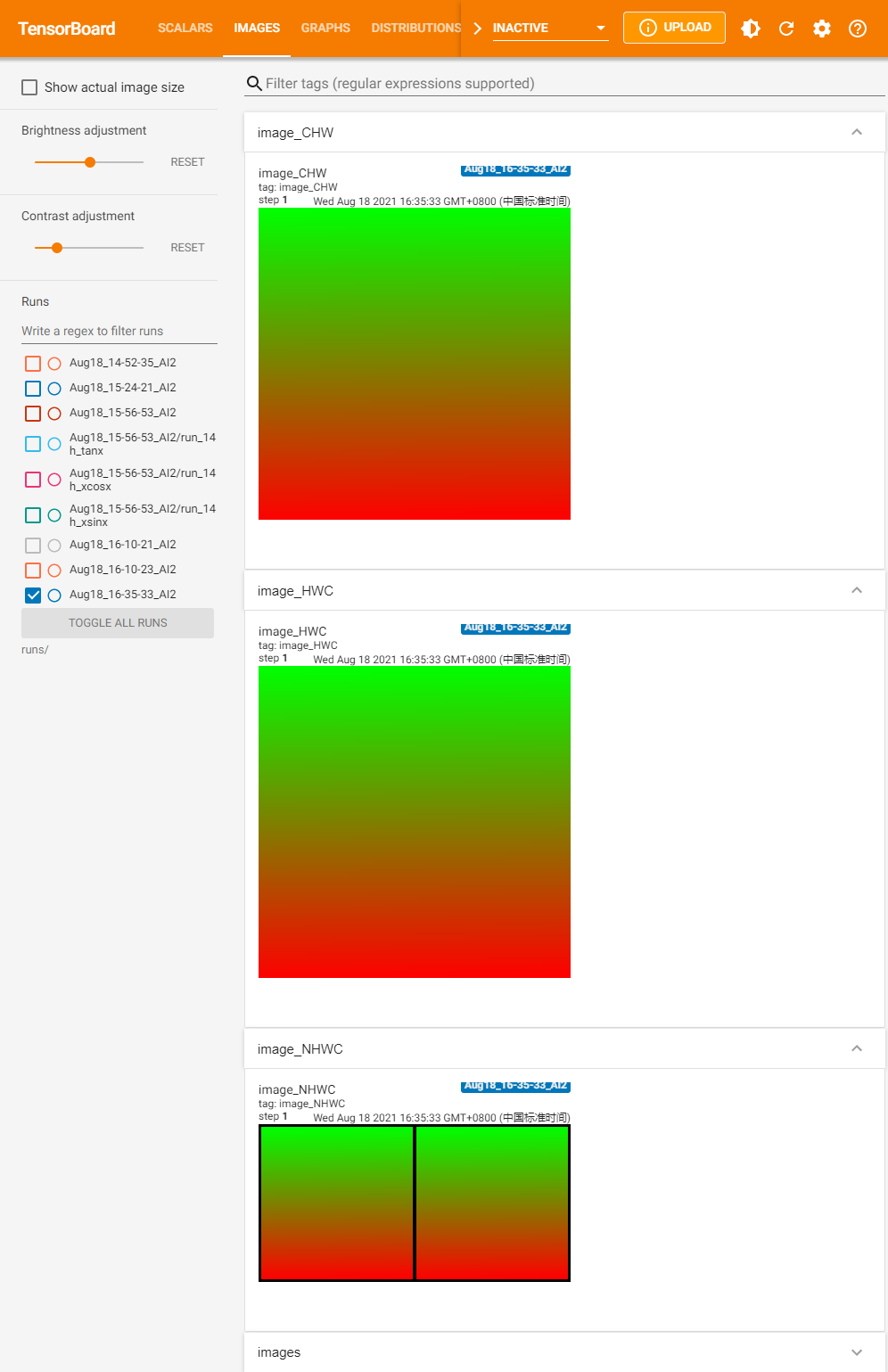

结果

add_images

参数
- tag (string) – 数据标识符
- img_tensor (torch.Tensor , numpy.array , or string/blobname) – 图像数据
- global_step (int) – 要记录的全局步长值
- walltime (float) – 事件纪元后可选的覆盖默认 walltime (time.time ()) 秒
- dataformat (str)- 数据格式，默认 “CHW”，可使用函数 torchvision.utils.make_grid () 转换 1 个 batch 的 image

例子

writer=SummaryWriter()
img_batch = np.zeros((16, 3, 100, 100))
for i in range(16):
	img_batch[i, 0] = np.arange(0, 10000).reshape(100, 100) / 10000 / 16 * i
	img_batch[i, 1] = (1 - np.arange(0, 10000).reshape(100, 100) / 10000) / 16 * i
print(img_batch.shape)
writer.add_images('my_image_batch', img_batch, 0)
writer.close()

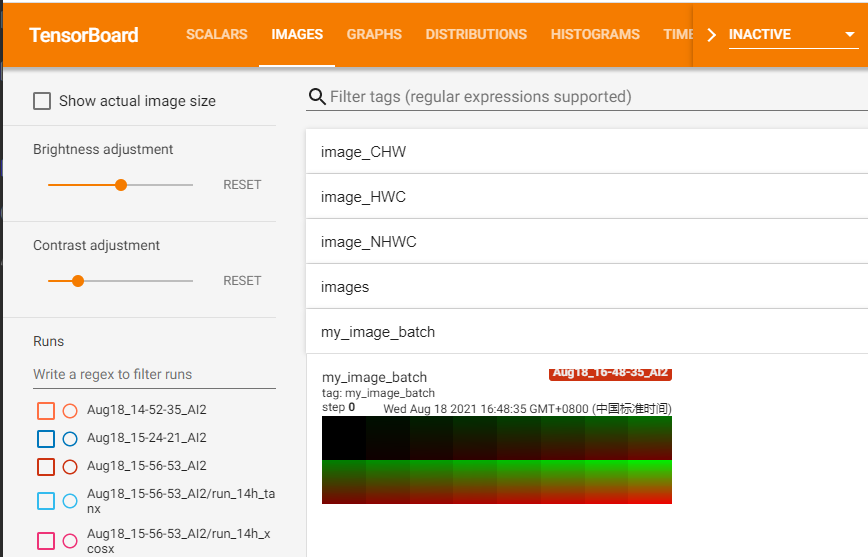

结果

figure
- matplotlib 图形渲染为图像可视化
histogram
- 直方图仪表板
audio
- 音频仪表板
text
- 文本仪表板
graph
- 图形数据（模型）
embedding
- 可视化高维数据
pr_curve
- 添加精确召回曲线
mesh
- 添加网格或 3D 点云
hyper-parameters
- 超参数
video
- 视频数据仪表板
