OpenPose：Realtime Multi-Person 2D Pose Estimation using Part Affinity Fields

OpenPose 是一个 down-up 的多人姿态检测模型，一次性输出所有人的关节点 heatmap 预测，为了区分同一个人的关节点，模型同时输出关键点之间的亲和力PAFs，最终通过求二部图，得到预测结果

什么是 OpenPose ？

•
• OpenPose 是第一个用于多人2D 姿态检测的开源实时系统，包括身体，脚，手和面部关键点
• OpenPose 是一个 down-up 的多人姿态检测模型，一次性输出所有人的关节点 heatmap 预测，为了区分同一个人的关节点，模型同时输出关键点之间的亲和力PAFs，最终通过求二部图，得到预测结果

OpenPose 的网络结构？

•

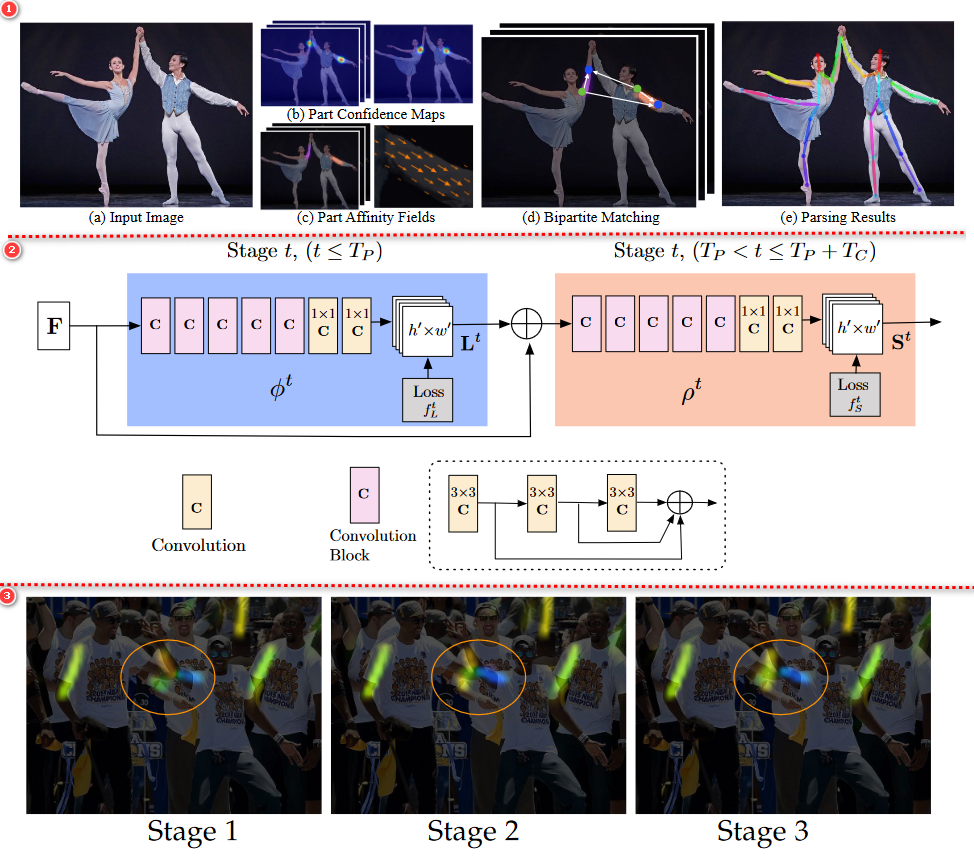

• 1）a）该方法将整个图像作为 CNN 的输入，以共同预测（b）用于身体部位检测的heatmap和（c）用于部位关联的 PAF；（d）解析步骤对关联的身体部位候选者执行一组二部图匹配；（e）最终将它们组装成图像中所有人的完整姿势
• 2）某一 stage 上的结构，其中 $L^t$ 是 PAF 输出（w, h, 2），$S^t$ 是关键点打分 (w, h)，其中 PAF 在每个位置使用 2D 向量编码该位置信息，每个阶段的预测及其对应的图像特征针对每个后续阶段进行级联。训练时对每个 stage 进行监督

  $$\begin{array}{rcl}\mathbf{S}^t&=&\rho^t(\mathbf{F},\mathbf{S}^{t-1},\mathbf{L}^{t-1}),\forall t\geq2,\quad(1)\\ \mathbf{L}^t&=&\phi^t(\mathbf{F},\mathbf{S}^{t-1},\mathbf{L}^{t-1}),\forall t\geq2,\quad(2)\end{array}$$

• 3）多 stage 情况下的 PAF 输出，可以看出早期阶段左右身体部位和四肢之间存在混淆，但通过后期的全局推断，估计值越来越精确

OpenPose 的 Confifidence Maps for Part Detection？

•
• 理论上每个confidence map是对应groundtruth位置单个像素响应（为1），其他像素点位0；但在实际应用中，我们是用高斯函数生成对应groundtruth位置，周围像素响应（高斯响应）
• 单人场景下，一个 GT heatmap 只有一个峰，多人场景下，一个 GT heatmap 包含每个人 k 对应可见点 j 都应该有峰值响应

  $$\mathbf{S}_{j,k}^*(\mathbf{p})=\exp\left(-\dfrac{||\mathbf{p}-\mathbf{x}_{j,k}||_2^2}{\sigma^2}\right),\quad(6)$$

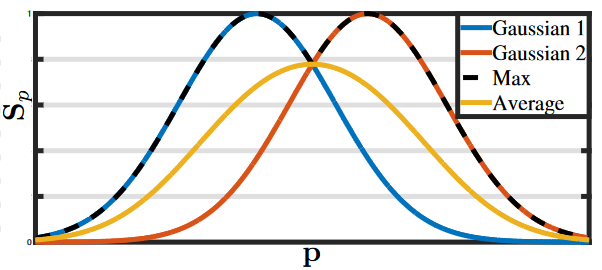

• 当多个峰之间有重叠时，对于一个位置，设置其最大值为 GT 值，如上图两个最大峰有重叠的区域，那么该区域取最大值 (虚线)

  $$S_J^*\left(p\right)=maxS_{j,k}^*\left(p\right)$$

OpenPose 的2D 向量场集PAFs（part affinity vector field）解释？

•

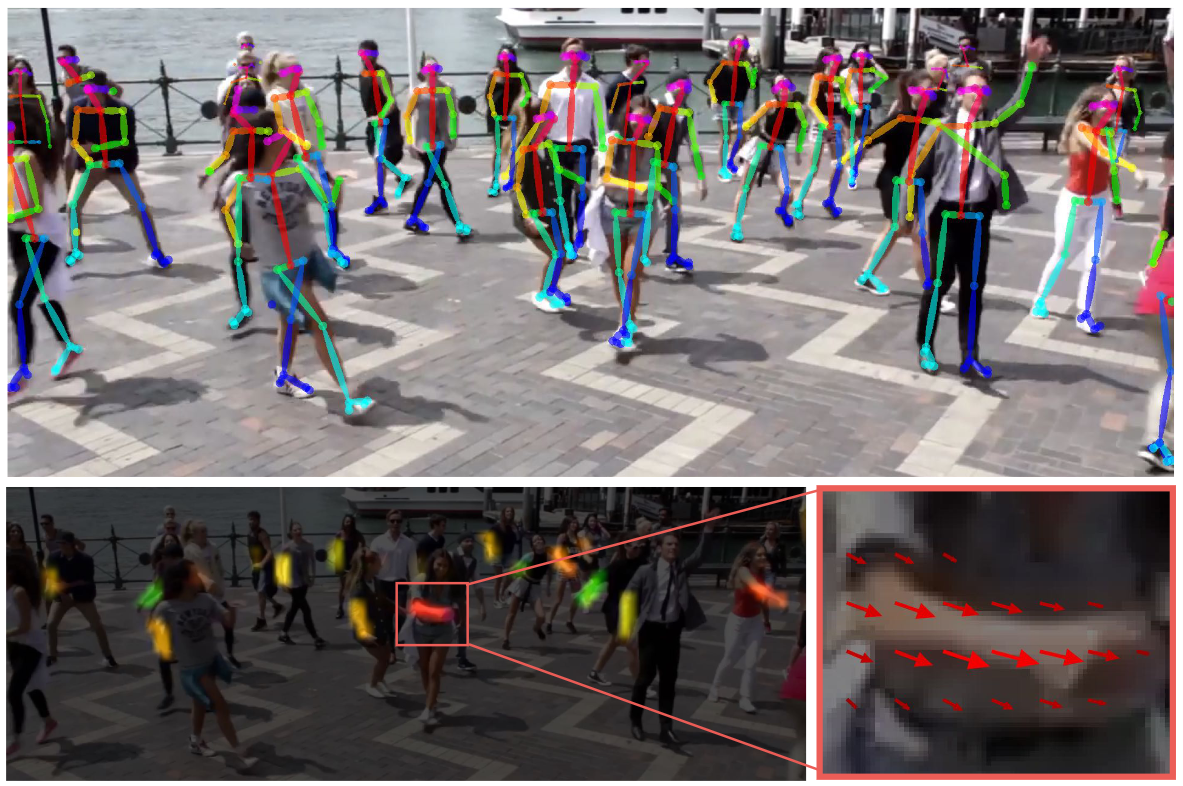

• PAFs 用来编码部位之间的关联程度，上图的如右肘关节和右腕关节
• 生成 GT PAFs 的过程如右图，其中 $x_{j1,k}$ 和 $x_{j2,k}$ 表示第 k 个人的 GT 关节点位置，P 是图片上的某点，下面展示如何求取该点的 GT 值：
• 1）限制 P 点的范围：表示生成 PAFs 属于两个关节点形成的肢体之间，即满足以下公式，其中 $v=\left(x_{j2,k}-x_{j1,k}\right)/||x_{j2,k}-x_{j1,k}||_2$ 表示肢体单位方向向量，$v_\perp$ 表示其的垂直向量，$l_{c,k}=||x_{j2,k}-x_{j1,k}||_2$ 表示肢体长度，$\sigma_l$ 是肢体宽度

  $$0\leq\mathbf{v}\cdot(\mathbf{p}-\mathbf{x}_{j_1,k})\leq l_{c,k}\text{and}|\mathbf{v}_\bot\cdot(\mathbf{p}-\mathbf{x}_{j_1,k})|\leq\sigma_l,$$

• 2）给 GT PAFs 赋值：对于哪些满足以上要求的点进行赋值，直接赋值单位向量即可，2 维平面的单位向量也是 2D 的，所以每个位置使用 2 个数编码方向

  $$L_{c,k}^*(\mathrm p)=\begin{cases}\mathrm v&\text{if p on limb}c,k\\ 0&\text{otherwise.}\end{cases}$$

• 3）归一化：最终向量场 groundtruth 是平均图像中的所有个人，其中 $n_c(p)$ 表示非 0 点数的平均值

  $$L_c^*(\mathbf{p})=\dfrac{1}{n_c(\mathbf{p})}\sum\limits_k\mathbf{L}_{c,k}^*(\mathbf{p}),$$

• 预测使用 PAFs 时，理论上是两个关节点之间向量场上的线段积分，但是由于计算复杂，直接在两个关节点之间等距采样即可

OpenPose 的 Part Affifinity Fields for Part Association？

•

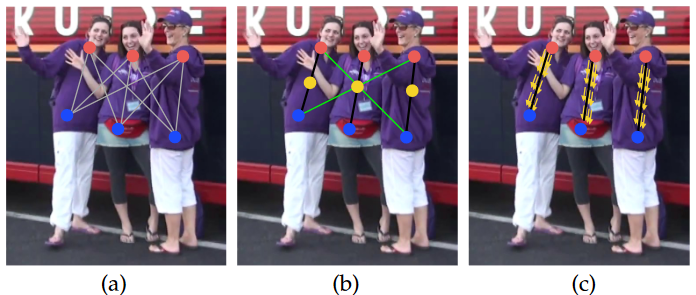

• a 图模型输出的 6 个预测，如何将这 6 个预测按人分为 3 组呢？b、c 展示了两种编码预测点之间关系的方法
• b 图预测两个节点之间的中间节点，由于其缺少方向，发现还是有可能分组错误 (绿线)
• c 图预测两个节点之间的局部关联场（PAF），它将整个肢体区域作为支撑域，并同时编码位置和方向信息

OpenPose 的 Multi-Person Parsing using PAFs？

•

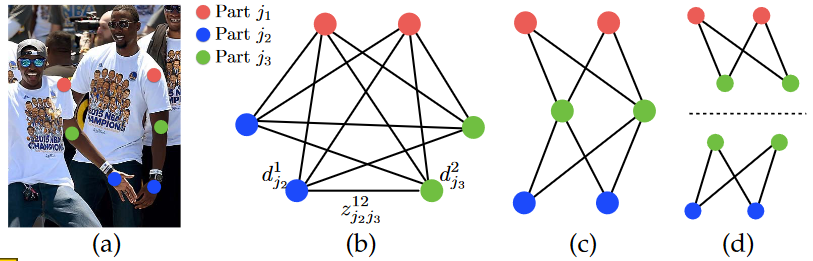

• OpenPose 输出的 heatmap 分支得到全图的所有关节点预测，PAF 分支得到关节点之间的关系图，连接所有预测关节点，并使用 PAF 输出作为边权重，问题转为找出最大权重的图匹配。其中D 表示预测得到获选关节点，z 表示两个关节点之间的关系，通过 PAF 计算得到

  $$\max\limits_{\mathcal Z_c}E_c=\max_{\mathcal Z_c}\sum_{m\in\mathcal D_{j_1}}\sum\limits_{n\in\mathcal D_{j_2}}E_{mn}\cdot z_{j_1j_2}^{mn},\quad(12)$$

• OpenPose 使用两个简化图匹配问题，一是选用最少的边来或得一个人的骨架，而不是使用完整的图 ©；将匹配问题分解成一组二部匹配的子问题，独立地确定点的匹配 (d)

OpenPose 的损失函数？

• 训练时，对多个 stage 进行监督，损失函数使用 MSE 计算。以下是某个 stage 的损失，其中 S、L 分别表示打分和 PAFs，w (p)表示二值 mask

  $$\begin{array}{rcl}f_{\mathbf{S}}^{t}&=&\sum_{j=1}^{J}\sum_{\mathbf{p}}\mathbf{W}(\mathbf{p})\cdot\|\mathbf{S}_{j}^{t}(\mathbf{p})-\mathbf{S}_{j}^{*}(\mathbf{p})\|_{2}^{2},\quad(3)\\ \\ f_{\mathbf{L}}^{t}&=&\sum_{c=1}^{C}\sum_{\mathbf{p}}\mathbf{W}(\mathbf{p})\cdot\|\mathbf{L}_{c}^{t}(\mathbf{p})-\mathbf{L}_{c}^{*}(\mathbf{p})\|_{2}^{2},\quad(4)\end{array}$$

• 对所有 stage 损失汇总，得到总损失

  $$f=\sum\limits_{t=1}^T(f_\mathbb{S}^t+f_\mathbb{L}^t).$$
