NIN：Network In Network

发表于 更新于 分类于 ， ， ， 阅读次数： 本文字数： 1.9k 阅读时长 ≈ 2 分钟

通过引入子网络结构代替纯卷积中的线性映射部分，替换传统卷积模式 (卷积 + 激活 + Dropout) 的卷积方式；结尾使用全局池化替代 Dropout，提高泛化能力的同时，减小网络

什么是 NIN?

  • Network In Network (NIN) 以一种全新的角度审视了卷积神经网络中的卷积核设计，通过引入子网络结构代替纯卷积中的线性映射部分， 替换传统卷积模式 (卷积 + 激活 + Dropout) 的卷积方式；结尾使用全局池化替代 Dropout，提高泛化能力的同时，减小网络

NIN 的网络结构？

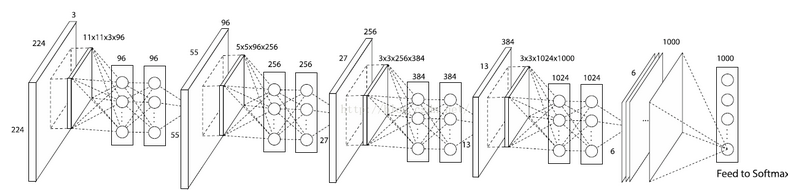

  • NIN 包括 3 层 mlpconv layer+1 层全局池化 (Global Pooling)
  • 在网络推理（inference）时，这个多层感知器会对输入特征图的局部特征进行划窗计算，并且每个划窗的局部特征图对应的乘积的权重是共享的，这两点是和传统卷积操作完全一致的，最大的不同在于多层感知器对局部特征进行了非线性的映射，而传统卷积的方式是线性的

NIN 的损失函数？

  • 网络分类层前一层为 6x6x1000，对其进行全局池化 (Global Pooling) 后，生成 1000 长度的一维向量，最后使用交叉熵损失 (CrossEntropyLoss) 计算损失

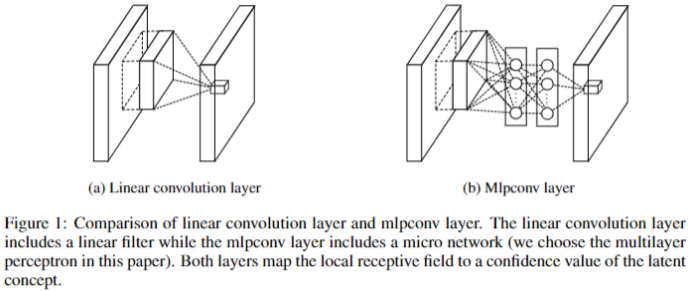

mlpconv layer 的原理？

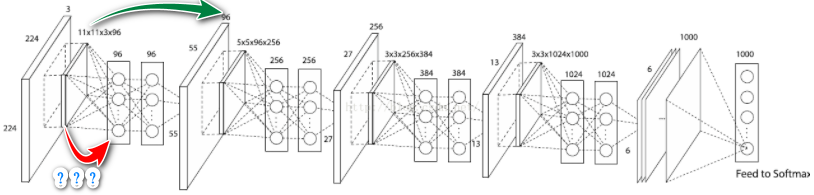

  • 在不存在 mlp 层是，卷积层如图绿色线进行计算，加入 mlp 层后，如何人理解红色线？

  • 上图标准卷积的输出是 55x55x96，经过 mlp 加工后，输出仍然是 55x55x96。mlp 的计算过程如下图，mlp 连接 1 个卷积核大小（实际上没有卷积核计算，全连接直接连接像素）内每个位置特征，对其进行加权处理后，得到 1 个值，当卷积核扫描完之后，得到和 55x55 长度的特征

mlp 连接卷积层的输入与输出特点

  • 输入为一个 feature map, 输出为一个 feature map 时

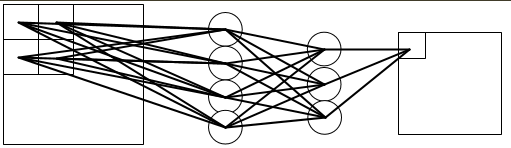

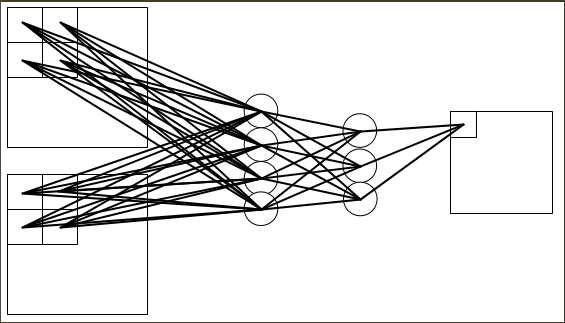

  • 输入为多个 feature map, 输出为一个 feature map 时

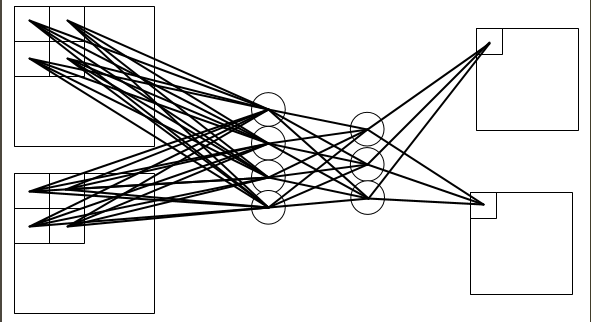

  • 输入为多个 feature map, 输出为多个 feature map 时

  • 在 Mlpconv 中，不同的 feature map 之间的开头与能结尾之间的权值不一样，而在隐含层之间的权值是共享的；通过后面两张图可知，全连接的作用很像深度可分离卷积 (depthwise separable convolution) 中的 pointwise (1x1 卷积) ，即使用同一个权重，整合不同特征图上的信息到同一张特征图上，所以实现时，使用 1x1 卷积替代全连接

  • mlpconv 层的 Pytorch 实现：实际上就是卷积层 + 2 个 1x1 卷积

全连接嵌套在中间，输入 shape 是不定的，如何确保全连接对上 CNN 输出？

  • 全连接每次计算不是接上一层的所有 featrue map，而是连接固定大小搜索框的所有像素，所以其输入大小是固定的

卷积层和广义线性模型 (GLM) 的关系？

  • 标准卷积 (Convolution) 的滤波器对一个接收域做卷积时，卷积核对其进行加权求和，然后接一个激活函数，这样的操作做可以看作是广义线性模型 (GLM)
  • 对于线性可分的问题来说，CNN 或许可以提取特征，但是对更复杂问题就无能为力了

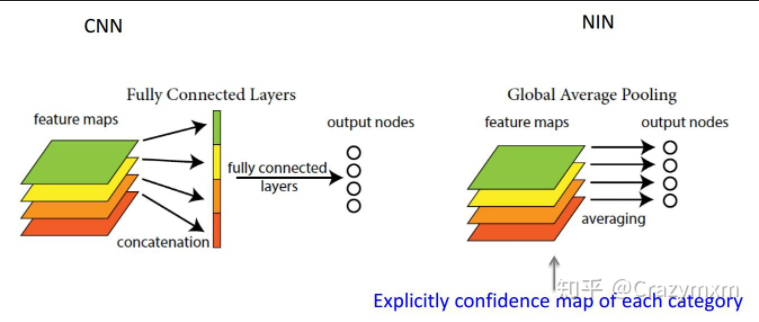

NIN 如何使用全局池化？

  • 一般来说，卷积神经网络会使用全连接层作为分类层，而 NIN 在最后的分类层使用全局池化 (Global Pooling) ，如分类层前的输出是 6x6x10，全连接作为分类层时，首先是将特征展平为 6x6x10=360 长度的特征，然后再使用全连接；而全局池化直接对 10 个特征图进行池化，得到 10 个值，作为 10 分类分类的概率

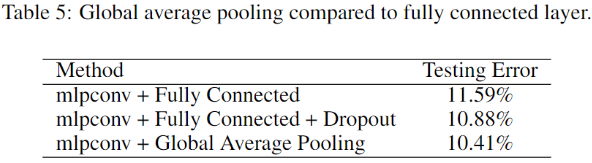

  • 使用全局池化后，NIN 网络比使用全连接作为分类层模型效果更好

NIN 全局池化分类的特张图有什么特点？

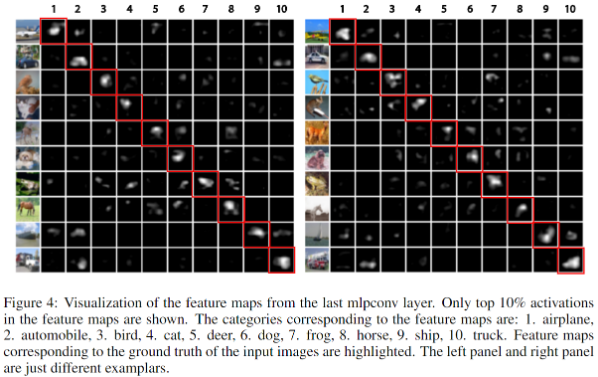

  • 上图横向为示例图片，纵向为每个图最后一层 mlpconv 的输出 (6x6x10)，输入全局池化 (Global Pooling) 前，通过上图看不同图片对应每个类别的响应位置
  • 可以看出，响应位置集中在标签附近 (对角线)

相比较 LeNet、AlexNet 和 VGG，NiN 有什么不同？

  • LeNet、AlexNet 和 VGG 都有一个共同的设计模式：通过一系列卷积和池化层利用空间结构提取特征，然后通过完全连接层对表示进行后处理，AlexNet 和 VGG 对 LeNet 的改进主要在于这些后期网络如何扩展和深化这两个模块
  • NIN 提供了另一种选择。它们是基于一个非常简单的观点提出的：在每个像素的通道上分别使用 MLP

NiN 比较 AlexNet 有什么提升？

  • 采用较少参数就取得了 AlexNet 的效果，AlexNet 参数大小为 230M，而 Network In Network 仅为 29M
  • Network In Network 通过创新的创建 MLP 卷积层，提高了网络的非线性表达同时降低了参数量，用全局均值池化代替全连接层，极大的降低了参数量

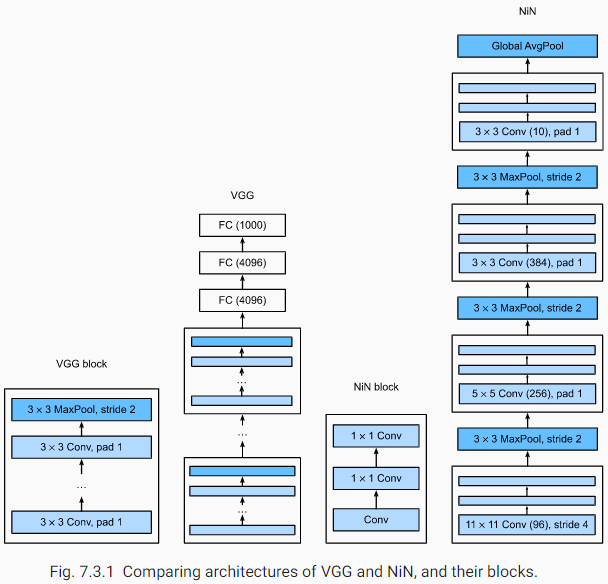

NiN 与 VGG 比较有什么差异？

  • NiN 块由一个卷积层和两个卷积层组成 1×11×1 卷积层充当具有 ReLU 激活的每像素全连接层
