SVTR：Scene Text Recognition with a Single Visual Model

发表于 2022-10-25 更新于 2023-10-24 分类于 2-深度学习， G-OCR 阅读次数：本文字数： 1.5k 阅读时长 ≈ 1 分钟

传统的文本识别算法是CNN+RNN，但是由于LSTM的效率较低，很多移动设备对LSTM的加速效果并不好，所以在实际的应用场景中也存在诸多限制，SVTR利用swin transformer替代构建局部和全局混合块，提取多尺度的特征，使得不需要RNN去构建序列依赖也能实现更好的效果

什么是 SVTR ？

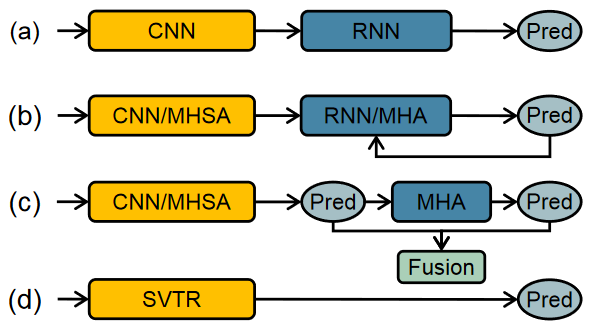

a-d 代表 4 类文本识别模型，分别是传统 CRNN+CTC、CNN/多头自注意力模型+多头注意力、视觉语言模型、SVTR
传统的文本识别算法是CNN+RNN，但是由于LSTM的效率较低，很多移动设备对LSTM的加速效果并不好，所以在实际的应用场景中也存在诸多限制，SVTR利用swin transformer替代构建局部和全局混合块，提取多尺度的特征，使得不需要RNN去构建序列依赖也能实现更好的效果

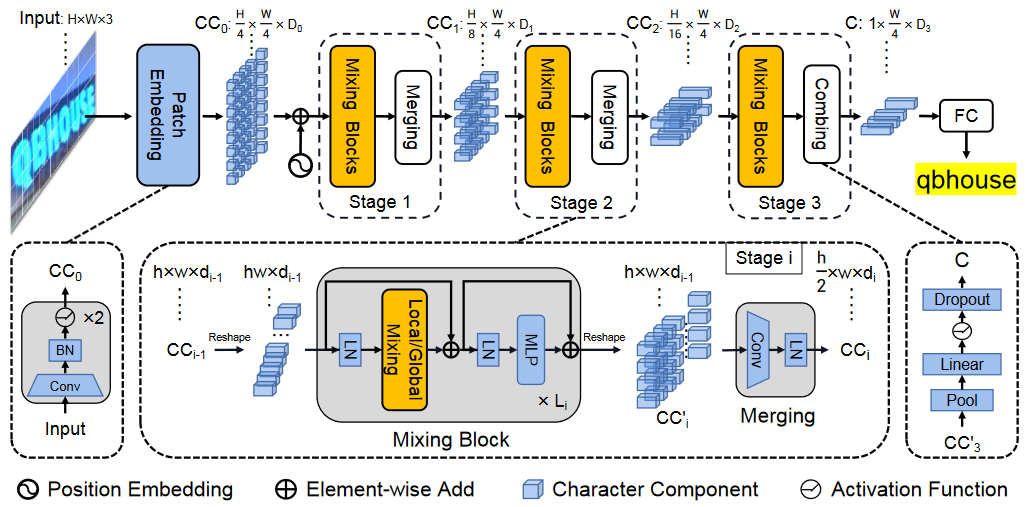

SVTR 的网络结构？

输入：输入是已经检测好的文本区域
Patch Embedding：对输入图像序列化，看图输出是（H/4, W/4），所以取输入的 4 x 4 区域作为一个 token，但是这里又做个改变，通过两层 CBR 取重叠的 3 x 3 卷积对其进行两次下采样，也可得到输出
Mixing Block：对输入的 tokens 加自注意力机制，输入输出均是 $hw\times d_{i-1}$
mergin：将 tokens 转为卷积输入的 4 D 形式，并使用卷积对其进行下采样，输入是 $hw\times d_{i-1}$ ，输出是 $\frac {h} {2}\times w\times d_{i-1}$
Combing：使用"自适应全局平均池化"将高度 H 变为1，然后对每个 tokens 的隐变量变换 (D2->D3)

SVTR 的 Patch Embedding？

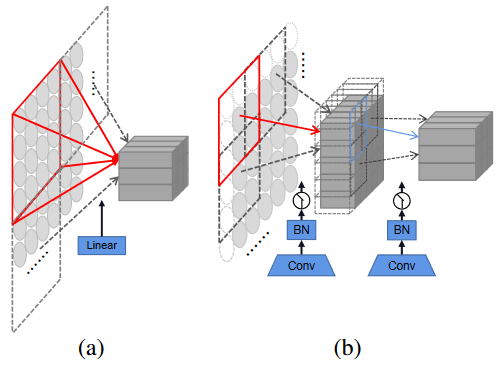

已知 swin 是直接使用一个步长为4的4×4卷积进行无重叠的 patch embedding，而svtr则是使用两个步长为2的3×3卷积进行有重叠的patch embedding（延续的CNN的作风，感受野更大，提取局部信息的表达能力也会比swin的patch embedding要好）

SVTR 的 Mixing Block？

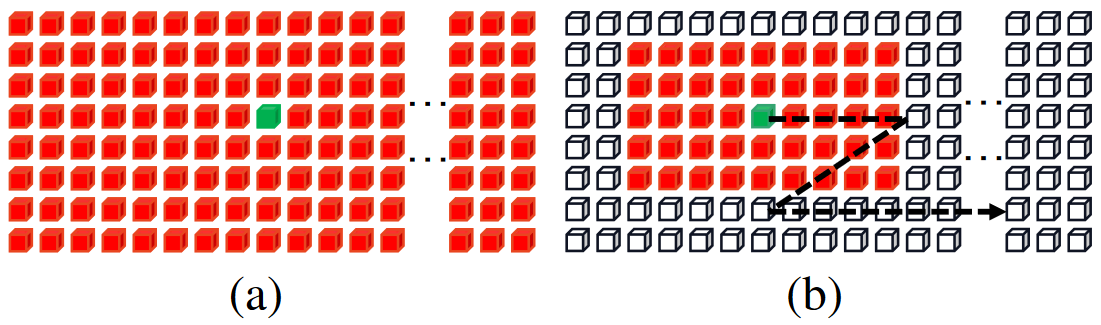

上图 (a)、（b）分别表示 Global Mixing、Local Mixing
Global Mixing：类似 transformer ，在全部 tokens 上构建自注意力，首先特征图经过线性变换投影到三个空间，然后 q 矩阵和 k 矩阵的转置进行矩阵乘法、softmax 操作得到 attention 矩阵，最后和 v 矩阵进行矩阵乘法得到输出
Local Mixing：类似 swin-transformer，在一个固定窗口建立自注意力，这样可以降低计算成本同时获取更多局部注意力。注意：swin 是通过 reshape 这种类似的方式来进行滑窗，并将不同的窗口累加到通道维度上，而 SVTR 则是直接使用值为0的 mask 操作。SVTR 这种做法和 swin 相比，计算复杂度还是比较高

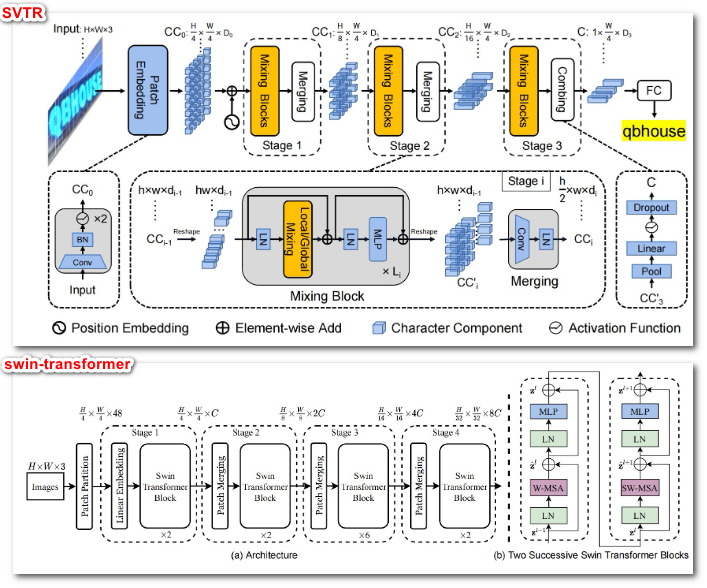

SVTR 和 swin-transformer 的区别？

svtr 是一个三级逐步下采样的网络（和 swin transformer 一样，下采样三次），和 CNN 架构一样，由 block + 下采样模块组成
其 block 模块和普通的 swin 中的 block 模块一致，都是 self-attention + mlp。不同的是，SVTR 中 self-attention 的方式和 swin 的滑动窗口有一定的差异
