vit：An Image is Worth 16x16 Words：Transformers for Image Recognition at Scale

发表于 2022-06-23 更新于 2023-10-24 分类于 2-深度学习， H-transformer 阅读次数：本文字数： 3.4k 阅读时长 ≈ 3 分钟

一直以来都是使用卷积来处理图像数据，即使后面提出空洞卷积、特征金字塔来、注意力机制缓解其感受野受限，但是还是使用卷积计算去提取图像特征，受 NLP 中 transformer 的影响，VIT 将图像拆分为块 (patch)，并将图像数据学习转为图像块序列的学习问题，这里图像块 (patches) 的处理方式同 NLP 的标记 (tokens)

什么是 vit (vision in transformer)?

一直以来都是使用卷积来处理图像数据，即使后面提出空洞卷积、特征金字塔来、注意力机制缓解其感受野受限，但是还是使用卷积计算去提取图像特征
受 NLP 中 transformer 的影响，VIT 将图像拆分为块 (patch)，并将图像数据学习转为图像块序列的学习问题，这里图像块 (patches) 的处理方式同 NLP 的标记 (tokens)
注意：Transformers 缺乏 CNN 固有的一些归纳偏置 (inductive biases) —— 如平移等效性和局部性 (translation equivariance and locality)，因此在数据量不足时，训练不能很好地泛化

Vit 如何将 2D 图像转为 transformer 输入？

tansformer 是 3D 输入的，即 (B, S, L)，分别表示 batch size、sequence size、sequence length，计算机视觉的输入一般是 (B, C, H, W)，从 (B, C, H, W)-> (B, S, L)的过程中，可以认为 B 不变，C 表示 L，关键是如何将（H，W）转为 S？
对于 2D 的图像，将其拆分成多个 PxP 的互不重叠区域，则共有 $S=HW/(P\times P)$ 个区域，则 $(B, C, H, W)$ 可被拆分为 $(B, C\times P\times P, HW/(P\times P))$ ，即 $(B, C', S)$ ，这就可以被 tansformer 接收

class EmbedLayer(nn.Module):
    def __init__(self, args):
        super(EmbedLayer, self).__init__()
        self.args = args
        # 卷积获得图片的所有tokens,每个大小是patch_size
        self.conv1 = nn.Conv2d(args.n_channels, args.embed_dim, kernel_size=args.patch_size, stride=args.patch_size)
        self.cls_token = nn.Parameter(torch.zeros(1, 1, args.embed_dim), requires_grad=True)  # Cls Token
        self.pos_embedding = nn.Parameter(torch.zeros(1, (args.img_size // args.patch_size) ** 2 + 1, args.embed_dim), requires_grad=True)  # Positional Embedding，这里是可学习的pos_embedding
    def forward(self, x):
        x = self.conv1(x)  # B C IH IW -> B E IH/P IW/P
        x = x.reshape([x.shape[0], self.args.embed_dim, -1])  # B E IH/P IW/P -> B E S
        x = x.transpose(1, 2)  # B E S -> B S E
        x = torch.cat((torch.repeat_interleave(self.cls_token, x.shape[0], 0), x), dim=1) # 加上cls_token
        x = x + self.pos_embedding # 加上pos_embedding
        return x

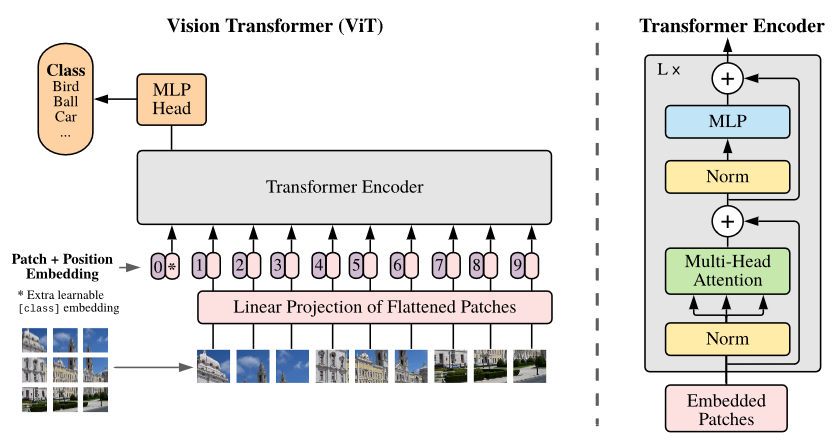

Vit 的结构？

输入：输入图片 (B, C, H, W)，经过 Patch 对图像分块，得到 $(B, HW/(P\times P), C\times P\times P)$ ，将其类比为 (B, N, L)，然后增加 Position Embeddings 和 cls_token ，最终 Encoder 输入变为：(B, N+1, L)
Encoder：对输入 (B, N+1, L)，使用 transformer 学习 N+1个 patch 的全局注意力，输出是(B, N+1, L)
Decoder：从 (B, N+1, L)取出 cls_token，得到 (B, 1, L)，然后使用 Linear 编码该特征，输出 (B, L’)，L’为类别数量，最后使用 softmax 进行分类

Vit 为什么要加 Cls_token 节点？

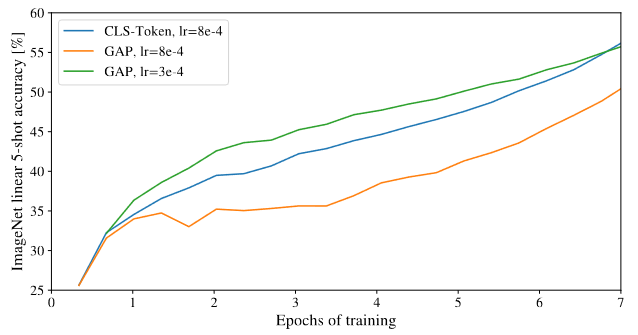

经过 VIT 的编码器后，得到 N+1 个 Patch 的隐向量，即 (B，N+1，L)，论文使用 2 种方法去获得最后的分类结果
方法 1：从训练开始就没有增加cls_token，然后对N个L取平均，得到一张图的向量表示，即(B，N，L)->(GAP)-> $(B，1，\sum_{i=1}^N(L_i)/N )=(B,\hat L)$ ，然后对 $(B,\hat L)$ 进行分类
方法2：增加cls_token，然后只取cls_token进行分类
方法 1 是所有隐向量的线性组合，表达能力弱，方法 2 是网络学习的一部分，更有效，成本更低

Vit 为什么要使用 Position Embedding？

不同于 CNN，Transformer 需要位置嵌入来编码 patch tokens 的位置信息，这主要是由于自注意力的扰动不变性 (Permutation-invariant)，即打乱 Sequence 中 tokens 的顺序并不会改变结果，若不给模型提供图像块的位置信息，那么模型就需要通过图像块的语义来学习拼图，这就额外增加了学习成本。表现为如果不加位置编码，可能出现全部序列都预测出来，但是位置不正确

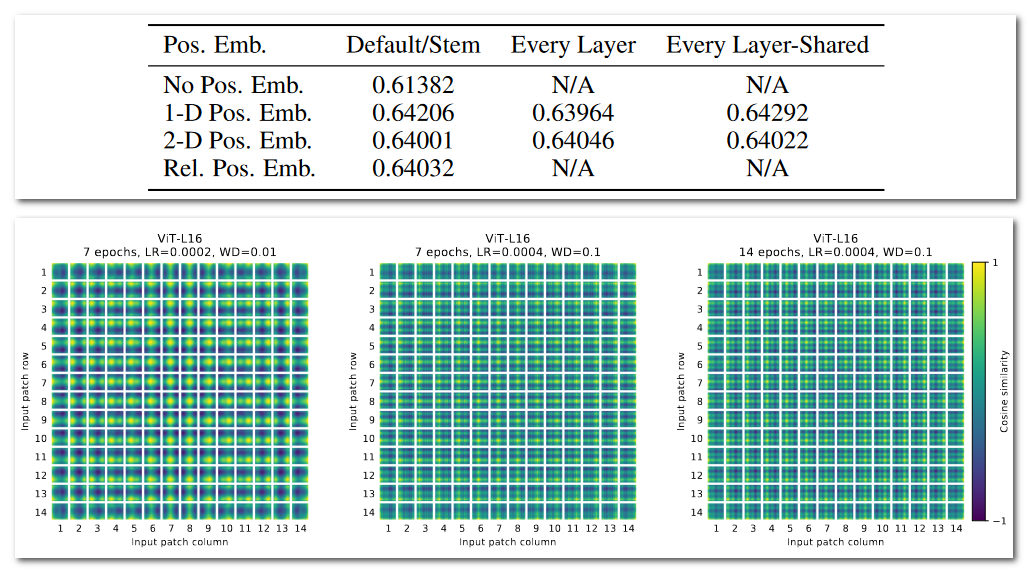

论文比较了4种嵌入编码的方式，效果差不多，因为分类任务对位置信息不敏感，如果是其他的transformer处理的任务，如果不加，效果很差

Vit 上不同网络位置的 transoformer block 在注意力上有什么差异？

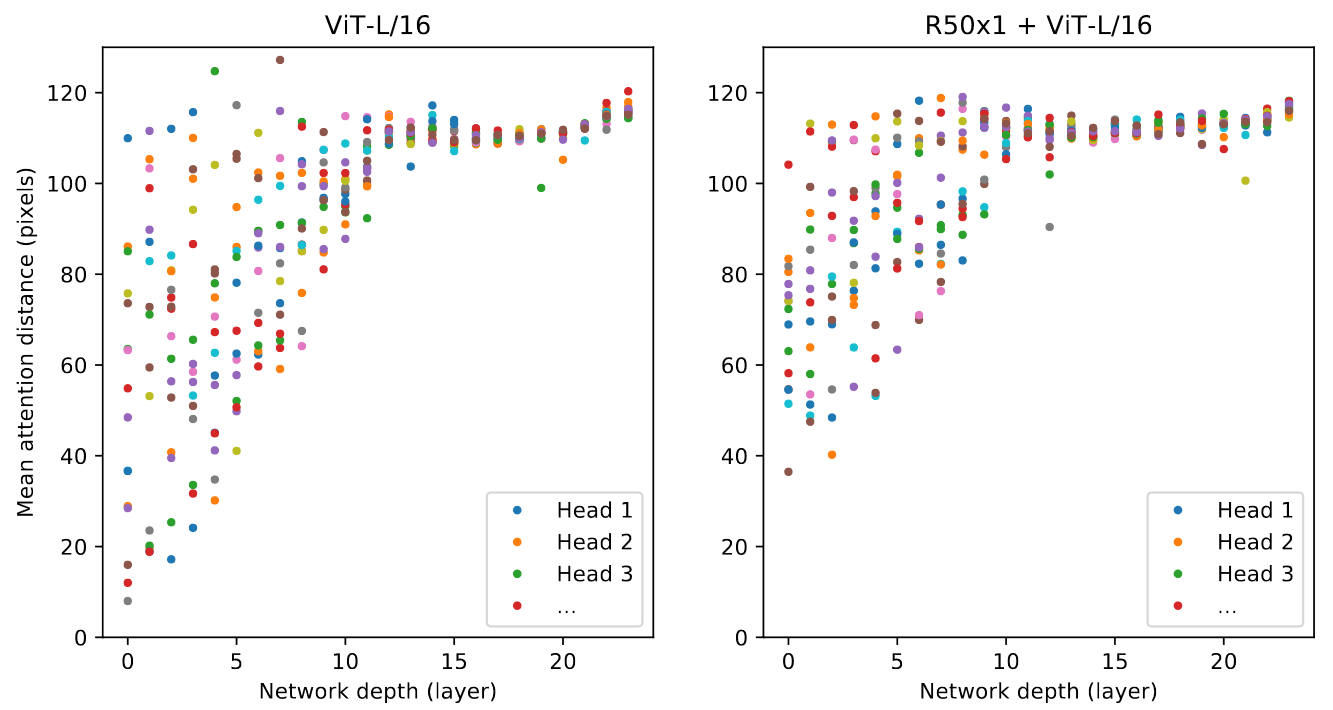

Mean Attention Distance主要体现自注意力机制的影响范围，比如认定注意力>0.5的两个位置形成注意力，然后计算满足这个阈值的位置平均距离，这就类比于 CNN 的感受野。结果表明：前面层的 “感受野” 虽然差异很大，但总体相比后面层 “感受野” 较小；而模型后半部分 “感受野” 基本覆盖全局，和 CNN 比较类似，说明 ViT 也最后学习到了类似的范式

Vit 与 CNN 的区别？

归纳偏置 (Inductive bias)：Vision Transformer 的图像特定归纳偏置比 CNN 少得多。在 CNN 中，局部性、二维邻域结构和平移等效性存在于整个模型的每一层中。而在 ViT 中，只有 MLP 层是局部和平移等变的，因为自注意力层都是全局的。二维邻域结构的使用非常谨慎：在模型开始时通过将图像切分成块，并在微调时调整不同分辨率图像的位置嵌入 (如下所述)。此外，初始化时的位置嵌入不携带有关图像块的 2D 位置的信息，图像块之间的所有空间关系都必须从头开始学习
混合架构 (Hybrid Architecture)：作为原始图像块的替代方案，输入序列可由 CNN 的特征图构成。在这种混合模型中，图像块嵌入投影被用在经 CNN 特征提取的块而非原始输入图像块。作为一种特殊情况，块的空间尺寸可以为，这意味着输入序列是通过简单地将特征图的空间维度展平并投影到 Transformer 维度获得的。然后，如上所述添加了分类输入嵌入和位置嵌入，再将三者组成的整体馈入 Transformer 编码器。简单来说，就是先用 CNN 提取图像特征，然后由 CNN 提取的特征图构成图像块嵌入。由于 CNN 已经将图像降采样了
