递归神经网络-RNN

发表于 2023-10-27 更新于 2023-10-30 分类于 2-深度学习， A-基础知识阅读次数：本文字数： 8.6k 阅读时长 ≈ 8 分钟

本文介绍 RNN，进而介绍 LSTM、GRU，RNN 是在 ANN 的基础上，加入了隐藏状态，LSTM 为解决长程依赖的问题，甚至提出遗忘门的概念

什么是时序数据？

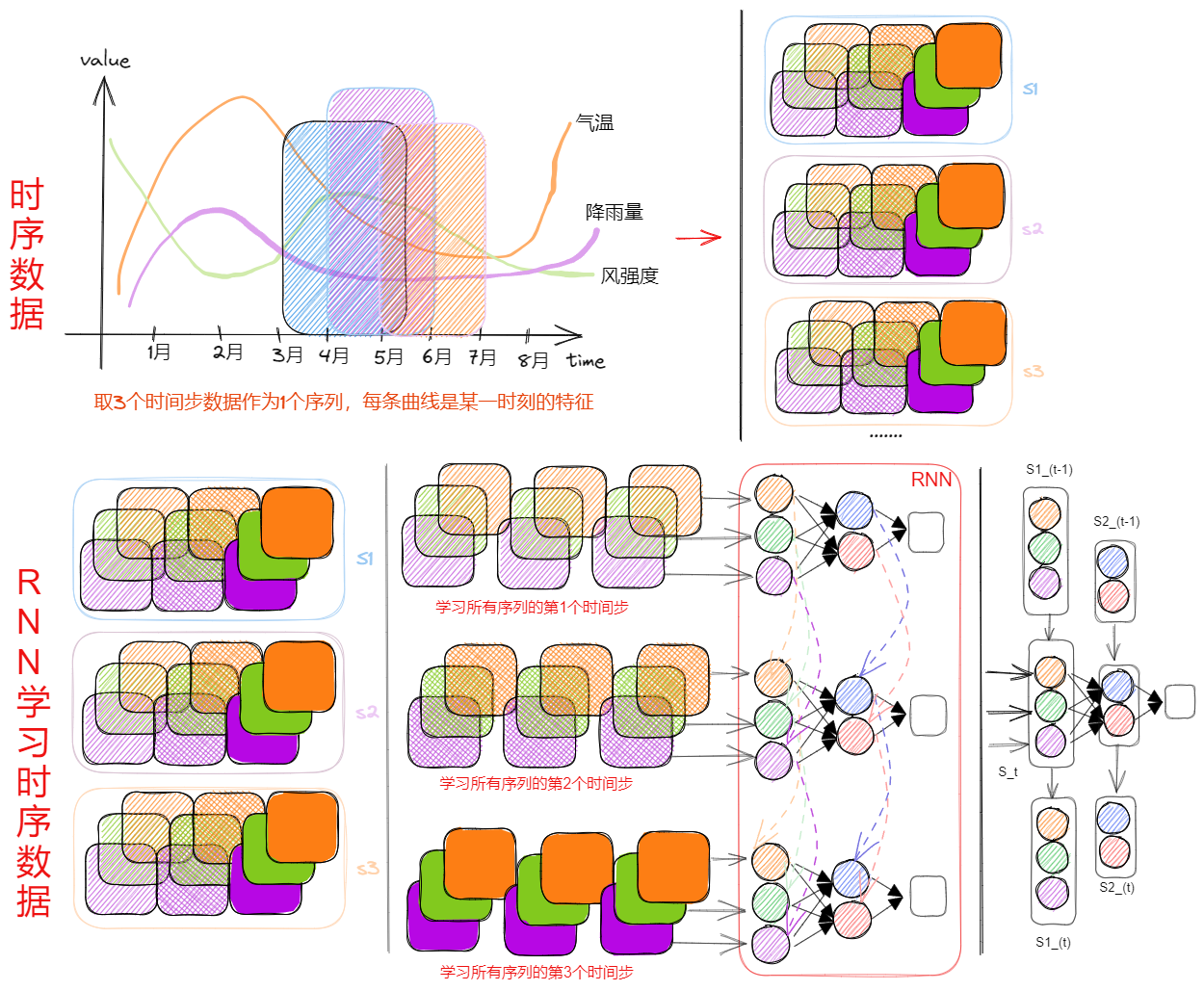

时序数据：在给定时间段内以连续顺序发生的各种数据点的序列，如上图是某地 8 月前的气温、降雨量、风强度数据，假设间隔 3 个月取 1次数据，那么图 s1、s2、s3 都是时序数据
时间序列数据与其他数据的区别在于“时间/顺序”，它给数据增加了一个维度
现实生活中有很多事物是“按时间/顺序”发生的，原始的 MLP 虽然能处理时间段的数据，但是不能显式利用历史时序数据，因此在 MLP 的基础上提出递归神经网络 (RNN)
什么是 RNN?
对于时序数据，MLP、CNN 只考虑当前输入，而不考虑其他时刻的输入 (意思是更新网络时，只有当前输入参与)，这对有序列的数据不友好，于是在在 MLP 的基础上设计的，一种专门处理时序/顺序的网络结构，主要改动是：在每个隐藏层引入“记忆机制”，使得隐藏层计算时，不仅要学习当前的数据，还要利用历史的数据，即每个隐藏神经元的更新机制由公式 1 变为公式 2，其中 $W_{S}S_{t-1}$ 是上一时间步（历史）的输出,
$\begin{array}{l}S=f\left(W_{in}X+b\right)\quad\quad\quad\quad\quad\quad(1)\\ S_{t}=f\left(W_{in}X+W_{S}S_{t-1}+b\right)\quad(2)\end{array}$
注意：由于要记录隐藏状态，RNN 学习数据时，是一个一个时刻 timestep 去学习的，而不是 Batch_size，即上面的（B, S, L）是先学习（B, S1, L），再学习（B, S2, L），依此类推
Pytorch 的 torch.nn.RNN 可以直接定义 RNN 网络结构，包括定义隐藏层的层数，如果不需要使用隐藏层，使用torch.nn.RNNCell 即可

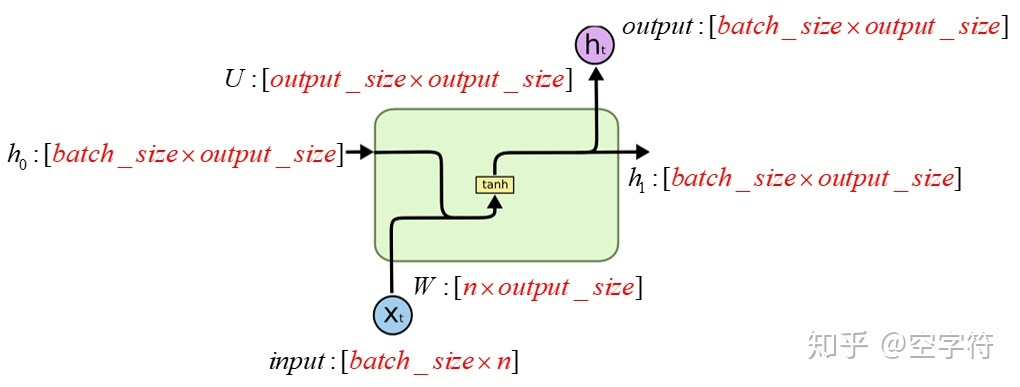

RNN 的基本单元结构 (RNNCell)？

一个最基本的 RNN 单元中有 2 个权重矩阵+2 个 Bias，即可训练的参数 $W, U, B$ ，以及两个输入变量 input 和 h0，最后输出只有 $h_t$ ，因为 output 其实和 $h_1$ 是一个东西。输出计算公式为：

h_t=tanh(w_{ih}*x_t+b_{ih}+w_{hh}*h_{t-1}+b_{hh})=W* X_t+U*h_{t-1}+B

import torch
#construction of RNNCell
cell=torch.nn.RNNCell(input_size=4,hidden_size=2)
dataset=torch.randn(3,1,4)  #(seq,batch,features)
hidden=torch.zeros(1,2)  #(batch,hidden)
for idx,input in enumerate(dataset):
	print('Input size:',input.shape) // torch.Size([1,4])*3
	hidden=cell(input,hidden)
	print('Output size:',hidden.shape) // torch.Size([1,2])*3

RNN 的结构？

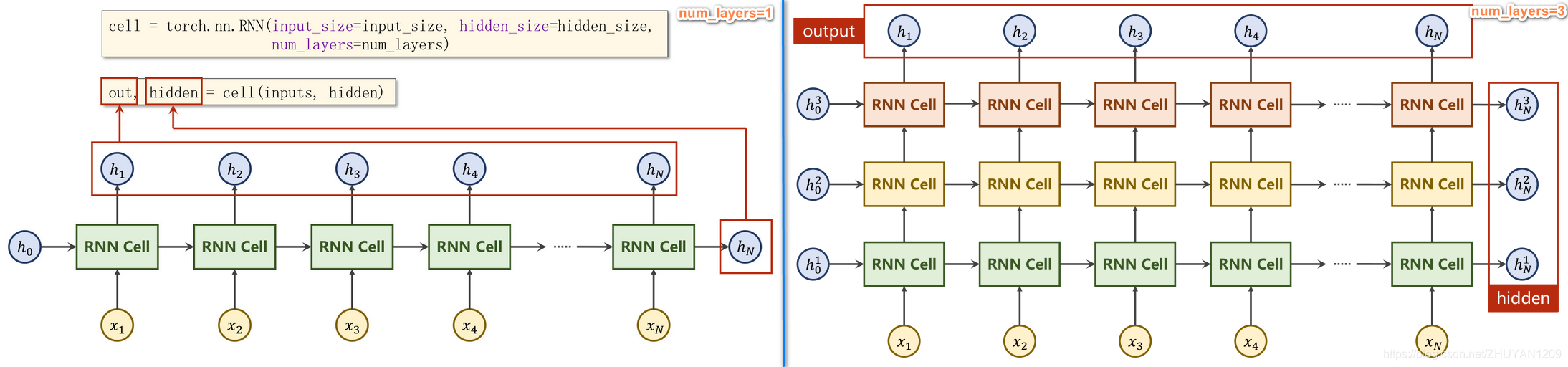

基于 RNNCell 可以构建出不同层的 RNN 网络，上图左右分别是 1 层、3 层的 RNN 网络，虽然网络在时间维度将隐藏状态展开了，但是其实每个 RNNCell 都只有 1 个输出，这个输出既是自己下次输入的隐藏状态，也是传递给下一层 RNNCell 的输入

虽然上图都按时间横向展开了，但是每一列是任一时刻的权重矩阵

import torch
#construction of RNNCell
cell=torch.nn.RNN(input_size=4,hidden_size=2,num_layers=2)
inputs=torch.randn(3,1,4)  #(seq,batch,features)
hidden=torch.zeros(2,1,2)  #(batch,hidden)
out,hidden=cell(inputs,hidden)
print('Output size:',out.shape) #(3,1,2)  (seq_len,batch_size,hidden_size)
print('Hidden size:',hidden.shape) # (2,1,2)  #(num_layers,batch_size,hidden_size)

RNNCell 和 RNN 的输入输出？

-	输入 x	输出 y	隐藏变量 h	权重 W/U/B
RNNCell	(S, B, L)	(S, B, L’)	(B, L’)	(L, L’), (L’, L’), (B)
RNN	(S, B, L)	(S, B, L’)	(M, B, L’)	(L, L’) x M , (L’, L’) x M , (B) x M

以上假设输入是 (S, B, L)，中间隐藏变量长度是 L’，并且为了区分 RNNCell 和 RNN，假设 RNN 有 M 层
关于输入输出：两者都可以接受 (S, B, L)输入，RNNCell 需要自己遍历 S 个时间步，去更新隐藏变量 h；而 RNN 在内部遍历，多层 RNN 实际上多层的 RNNCell 的堆叠
关于隐变量：隐变量其实就是输出变量，只不过它使用1个时间步长度来记忆历史信息[(S, B, L’) VS (1,B, L’)= (B, L’)]，每加1层RNNCELL，隐变量数量翻一倍
关于权重：每个RNNCELL包含3个权重W/U/B，因为前向计算要执行xW+hU+B，所以W权重是(L, L’)，U权重是(L’,L’)，最终xW+hU=(B,L’)，所以B=(L’)
对 RNN 输入 (S, B, L)的理解？
S，B，L分别是time_steps、batch、input_size，这在实际场景分别表示什么含义？训练按照那个维度展开呢？
文字 (段落/句子 (字词)/字词向量)：假设有一段文字，包含 1000 个句子，每个句子 25 个字，每个字向量化后长度是 300，则 (S, B, L) 是 (25, 1000, 300)
图片 (图片/横向 (位置)/位置向量表示)：假设有1000 张大小为 28 x 28 的彩色图片 (1000, 3,28,28)，将其采样为 (1000, 256, 1,28)，去掉 1 维空间并调整位置得到为 (28, 1000, 256)，对应着 (S, B, L) ，表示是 1000 张图片采样后横向 28 个位置，每个位置是 256 长度的隐向量，使用 RNN 学习这个矩阵是 OCR 识别的技术
音频 (语音/帧/帧向量表示)：假如训练数据有225段语音，每段语音对其进行分帧处理，每段语音有480帧，每一帧数据 shape=(8910,)， (S, B, L) 为 (480,225,8910)
训练：RNN 学习的是不同时刻数据的关系，那么输入就是[时刻 1，时刻 2，时刻 3,…]，而不是类似 CNN 的 [batch 1，batch 2，batch 3，…]。所以模型按 time_steps 上遍历更新 RNN 状态，每个时刻输入的是 (batch，input_size)，表示训练 batch 个样本的时刻 1，然后再训练 batch 个样本的时刻 2
堆叠式 RNN 的前向计算过程？

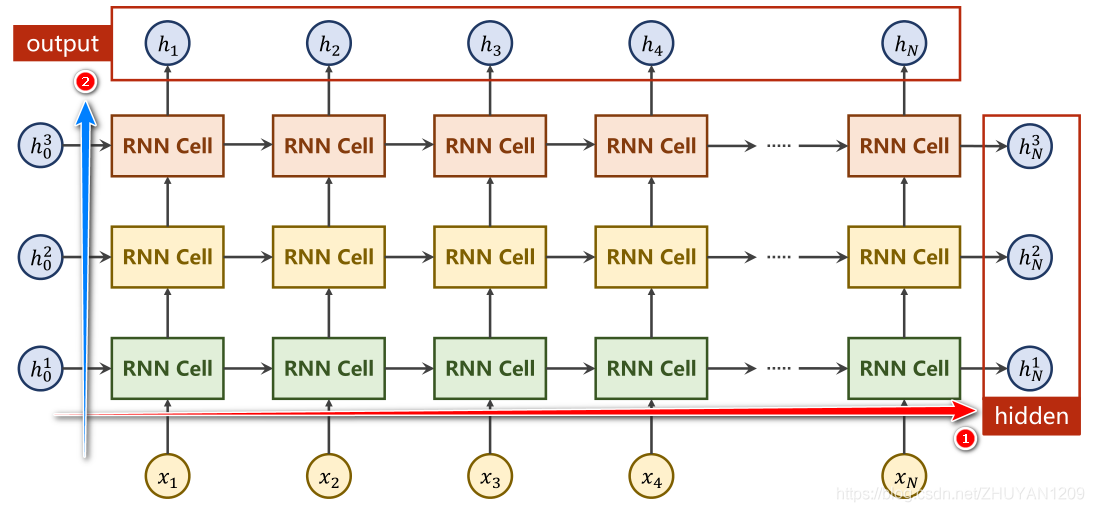

已知单层的 RNN 是按 time_steps 去循环更新隐状态和输出，那么多层 RNN 是如何去做的呢？比如是先使用第 1个时刻更新所有的 RNN？还是先在一个 RNN 上更新等到所有的隐状态，然后收集所有时刻隐状态作为下一个 RNN 的输入？
实验证明，先在一个 RNN 上更新等到所有的隐状态，然后收集所有时刻隐状态作为下一个 RNN 的输入，意思是上图先横向扩展再进行纵向计算
RNN 的后向传播？

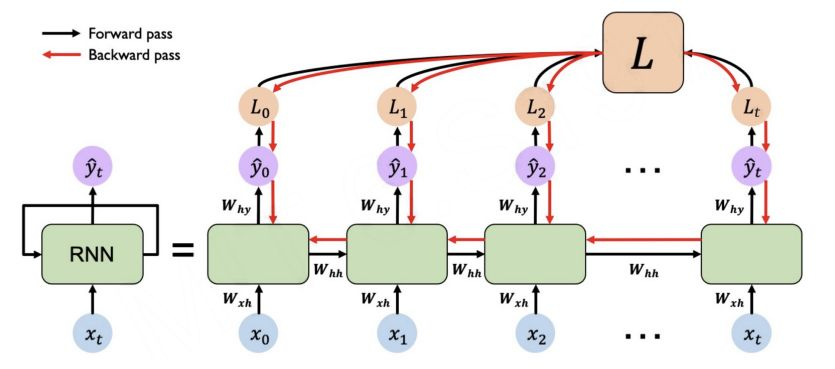

RNN 的 BP 算法的主要难点在于它 State 之间的通信，亦即梯度除了按照空间结构传播（ $o_t -> s_t -> x_t$ ）以外，还得沿着时间通道传播（ $s_t->s_{t-1}->...->s_1$ ），例如，为了计算时刻 t = 4 的梯度，我们还需要反向传播3步，然后将梯度相加
什么是双向 RNN？

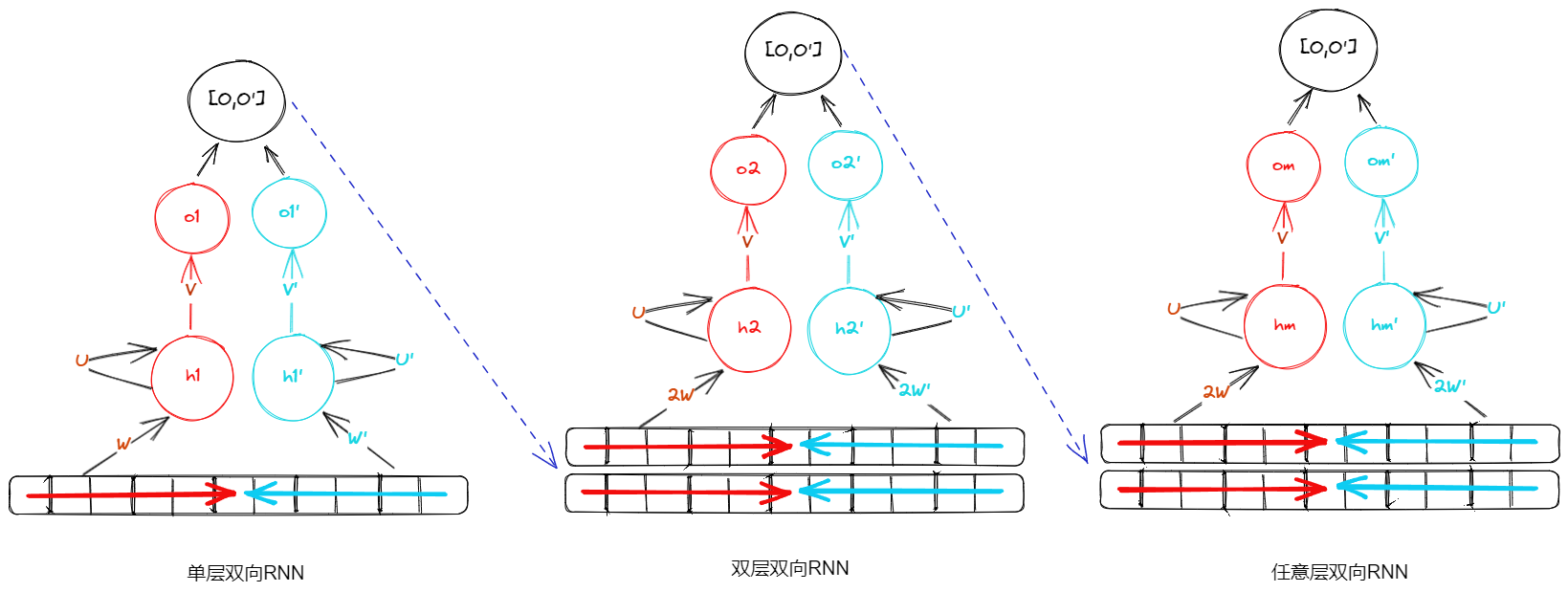

单向的时间步学习只一次只学习到当前时刻的“上文”，而“下文”信息不知道，因此同层内新增一个 RNNCell，逆时间步输入学习“下文”信息，最后将两个 RNNCell 的学习到的信特征 concate 即
对于单层的 RNN，加了双向相当于权重数量翻倍，但是对于堆叠式双向 RNN，从第2层开始，其权重数量更多，比如第一层的 W 是 (3,7), 第2层的 W 是 (4,14)，因为第1层输出是 (x, 14), 相当于是第2层的输。并且因为第2层以后输出是 (x, 14)，所以第2层以后层的 W 都是 (4,14)
RNN 的应用方向？

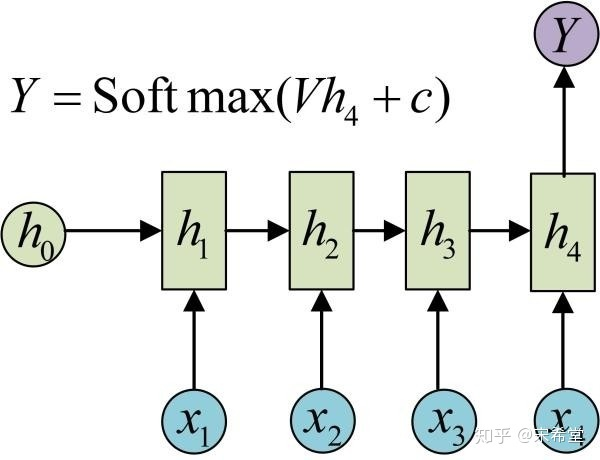

N VS 1：输入是一个序列，输出是取最后一个 RNNCell 的输出，即序列分类，使用场景有音乐分类、文字情感倾向分析

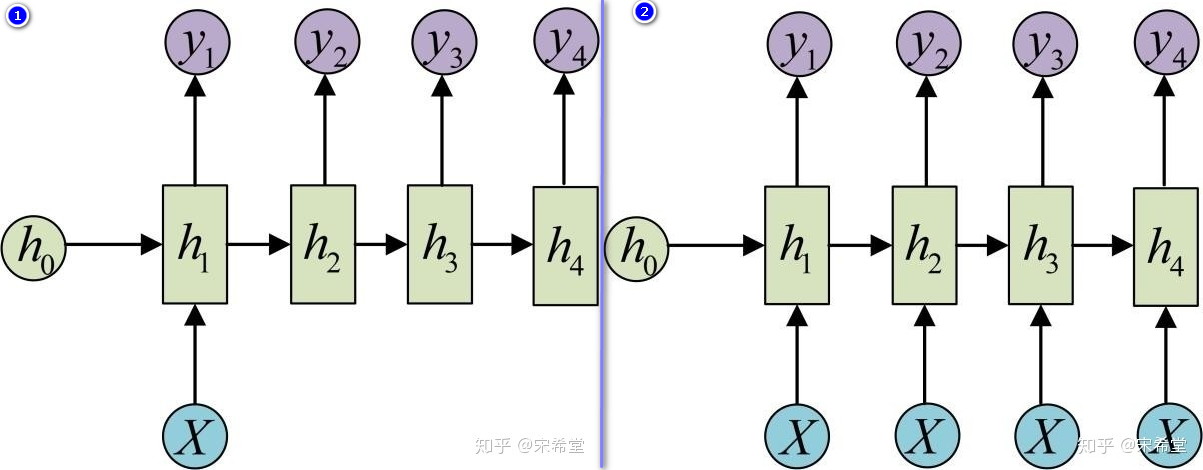

1 VS N：输入一个值，生成一个序列，即序列生成，有以下 2 种方式，使用场景有从图像生成文字、从类别生成语音或音乐
N VS m (m<N)：RNN 最重要的一个变种：N vs M，这种结构又叫 Encoder-Decoder 模型，也可以称之为 Seq2Seq 模型，使用场景有机器翻译、文本摘要、阅读理解、语音识别
什么是 RNN 的 Seq2Seq 模型？
一种重要的 RNN 模型，也称为 Encoder-Decoder 模型，可以理解为一种 N×M 的模型。模型包含两个部分：Encoder 用于编码序列的信息，将任意长度的序列信息编码到一个向量 c 里。而 Decoder 是解码器，解码器得到上下文信息向量 c 之后可以将信息解码，并输出为序列
Encoder：Encoder 的 RNN 接受输入 x，最终输出一个编码所有信息的上下文向量 c，中间的神经元没有输出。Encoder 与一般的 RNN 区别不大，只是中间神经元没有输出。其中的上下文向量 c 可以采用多种方式进行计算。c 可以直接使用最后一个神经元的隐藏状态 hN 表示；也可以在最后一个神经元的隐藏状态上进行某种变换 hN 而得到，q 函数表示某种变换；也可以使用所有神经元的隐藏状态 h1, h2, …, hN 计算得到
$\begin{aligned}c&=h_N\\ c&=q(h_N)\\ c&=q(h_1,h_2,\text{...},h_N)\end{aligned}$

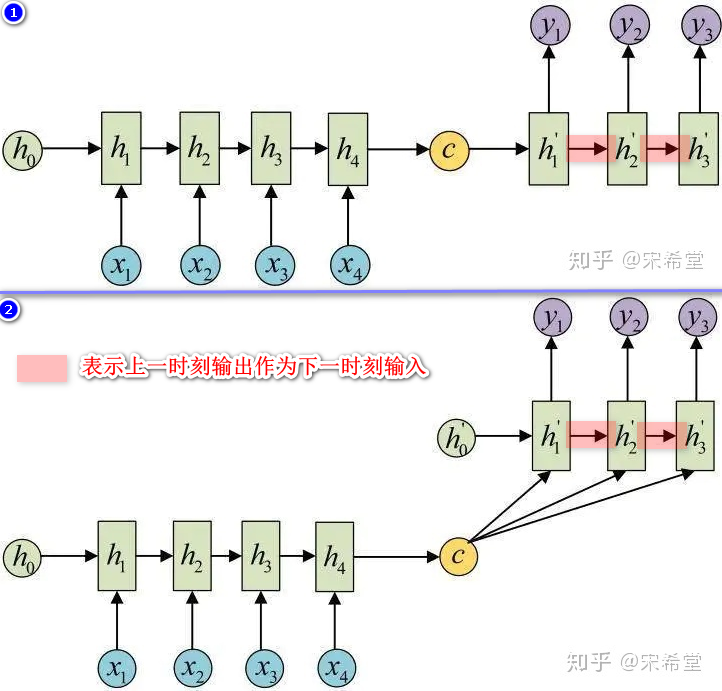

Decoder-1：将上下文向量 c 当成是 RNN 的初始隐藏状态，输入到 RNN 中，后续只接受上一个神经元的隐藏层状态 h’ 而不接收其他的输入 x
$\begin{aligned}h'_{1}=\sigma(Wc+b)\\ h'_{t}=\sigma(Wh'_{t-1}+b)\\ y'_{t}=\sigma(Vh'_{t}+c)\end{aligned}$
Decoder-2：有了自己的初始隐藏层状态 h’0 ，不再把上下文向量 c 当成是 RNN 的初始隐藏状态，而是当成 RNN 每一个神经元的输入
$\begin{aligned}h'_t&=\sigma(Uc+Wh'_{t-1}+b)\\ y'_t&=\sigma(Vh'_t+c)\end{aligned}$
Decoder-3：和第二种类似，但是在输入的部分多了上一个神经元的输出 y’。即每一个神经元的输入包括：上一个神经元的隐藏层向量 h’，上一个神经元的输出 y’，当前的输入 c (Encoder 编码的上下文向量)。对于第一个神经元的输入 **y’**0，通常是句子其实标志位的 embedding 向量
$\begin{aligned}h'_{t}=\sigma(Uc+Wh'_{t-1}+Vy'_{t-1}+b)\\ y'_{t}=\sigma(Vh'_{t}+c)\end{aligned}$

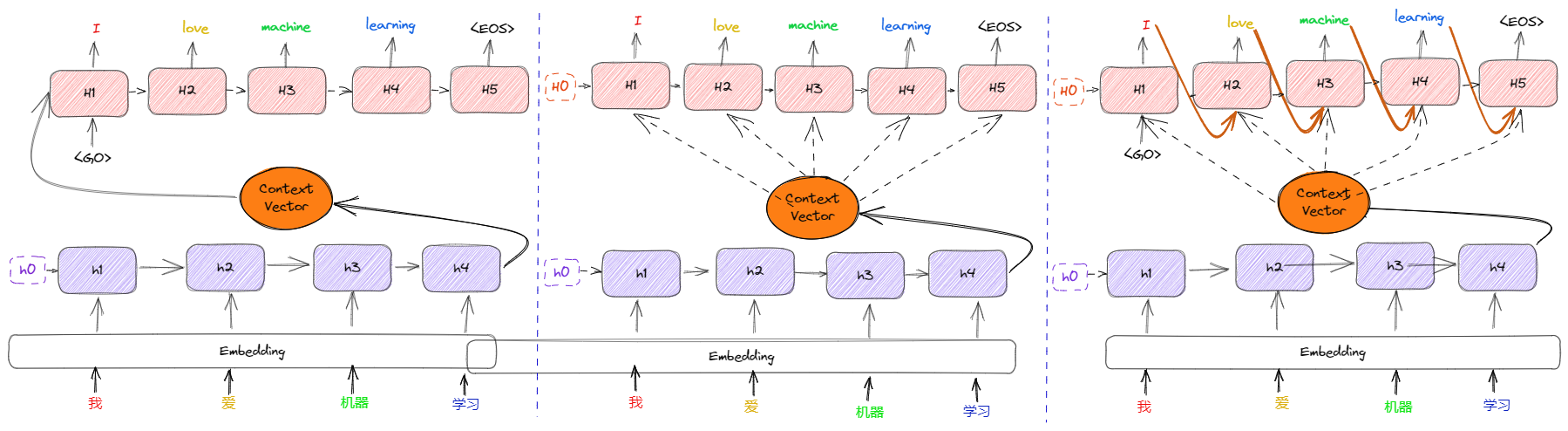

如何给 Seq2Seq 模型加 Attention？
原始 Seq2Seq 的 Encoder 部分只给 Decoder 传递最后一层的输出 C，这就要求 C 必须有足够的信息，但实际上很难做到。因此引入 Attention 机制，在不同时刻输入经过 Attention 的不同 C 去解决这个问题

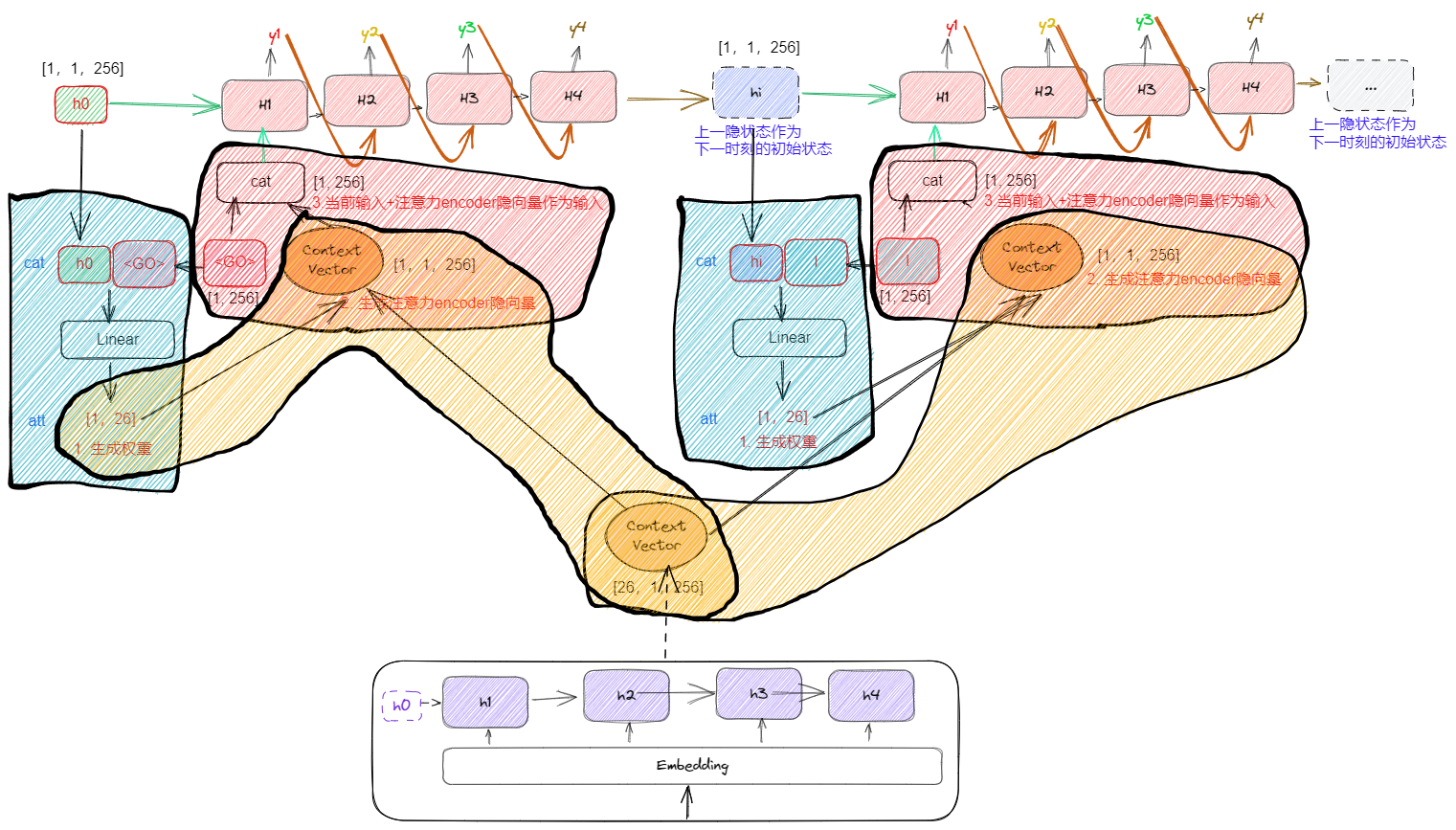

为了在不同的时刻使用不同的 context vector，Decoder 利用“初始状态 h+输入 x”生成对 context vector 的权重 (绿色区域)，经过加权后 context vector 再输入到 Decoder (红换黄区域)，这样预测不同的位置就有不同的 context vector
上面的 Decoder 使用 GRU 计算，所以每个时刻输入要求 2 个，即隐状态+输入。其中输入=当前输入+经过注意力加权的context vector
RNN 的两种训练方式？

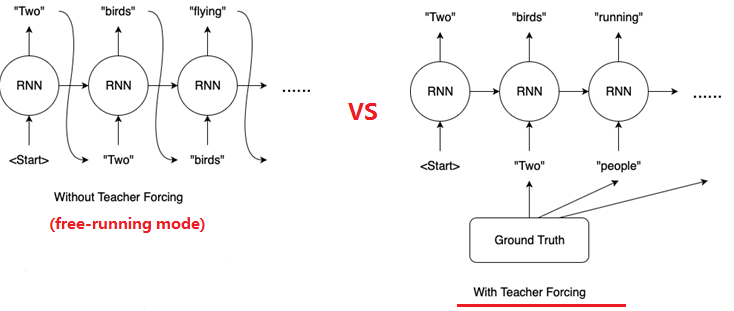

free-running mode：常见的训练网络的方式:，上一个 state 的输出作为下一个 state 的输入
Teacher Forcing：在训练网络过程中，每次不使用上一个 state 的输出作为下一个 state 的输入，而是直接使用训练数据的标准答案 (ground truth)的对应上一项作为下一个 state 的输入

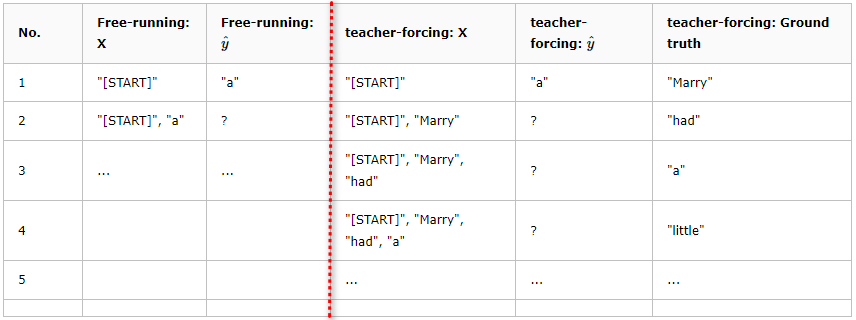

例子：free-running 模式如果一开始生成"a"，之后作为输入来生成下一个单词，模型就偏离正轨。因为生成的错误结果，会导致后续的学习都受到不好的影响，导致学习速度变慢，模型也变得不稳定；teacher-forcing 模型生成一个"a"，可以在计算了 error 之后，丢弃这个输出，把"Marry"作为后续的输入
teacher-forcing 过于依赖 ground truth 数据，导致模型泛化能力差，这个可以在前期使用 teacher-forcing 后期使用 free-running 或者使用 Beam Search（不用于训练的过程，而是用在测试的。在每一个神经元中，我们都选取当前输出概率值最大的 top k 个输出传递到下一个神经元）
RNN 的缺点？
RNN机制实际中存在长程梯度消失的问题，对于较长的句子，很难将输入的序列转化为定长的向量而保存所有的有效信息，所以随着所需翻译句子的长度的增加，这种结构的效果会显著下降
什么是 LSTM?
长短期记忆（Long short-term memory, LSTM）是一种特殊的RNN，主要是为了解决长序列训练过程中的梯度消失和梯度爆炸问题。简单来说，就是相比普通的RNN，LSTM能够在更长的序列中有更好的表现
LSTM 的输入和输出都比 RNN 多了一个，多的都是内部状态 C。它的作用是将过去与现在的记忆进行合并，这就需要遗忘门（过去）与输入门（现在）进行控制，它可以认为是理解 LSTM 的核心

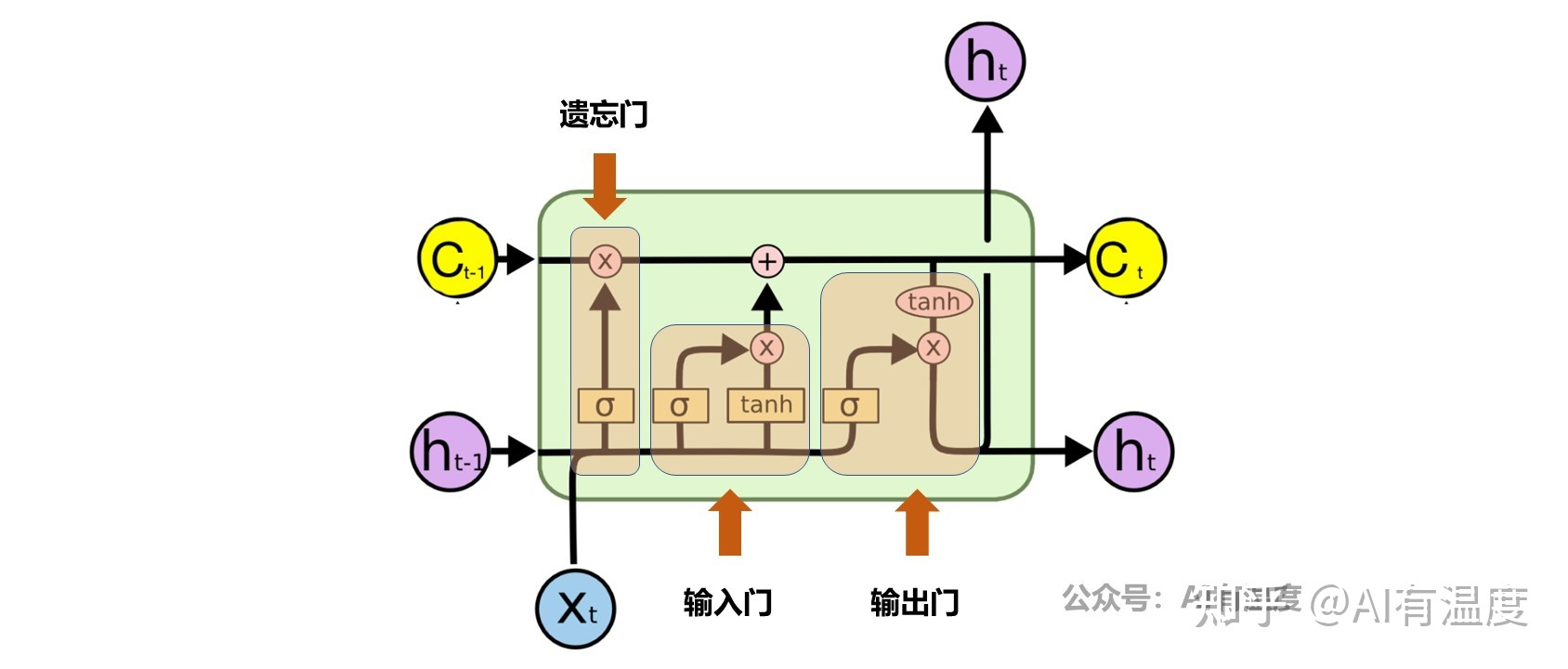

LSTM 的基本单元结构 (LSTMCell)？
一个最基本的 LSTM 单元中有4个可训练的参数 $w_f,w_i,w_j,w_o$ ，接受输入的 shape 仍旧为 [batchsize,n]，如果每个样本包含 timestep 个时刻，则最后的输入 shape 同样为 [batchsize,timestep,n]（或者 [timestep,batchsize,n]）
遗忘门：对上一个节点传进来的输入进行选择性忘记。简单来说就是会 “忘记不重要的，记住重要的”
输入门：这个阶段将这个阶段的输入有选择性地进行“记忆”。主要是会对输入 $x_t$ 进行选择记忆。哪些重要则着重记录下来，哪些不重要，则少记一些
输出门：控制当前时刻的细胞状态有多少可以输出到下一时刻

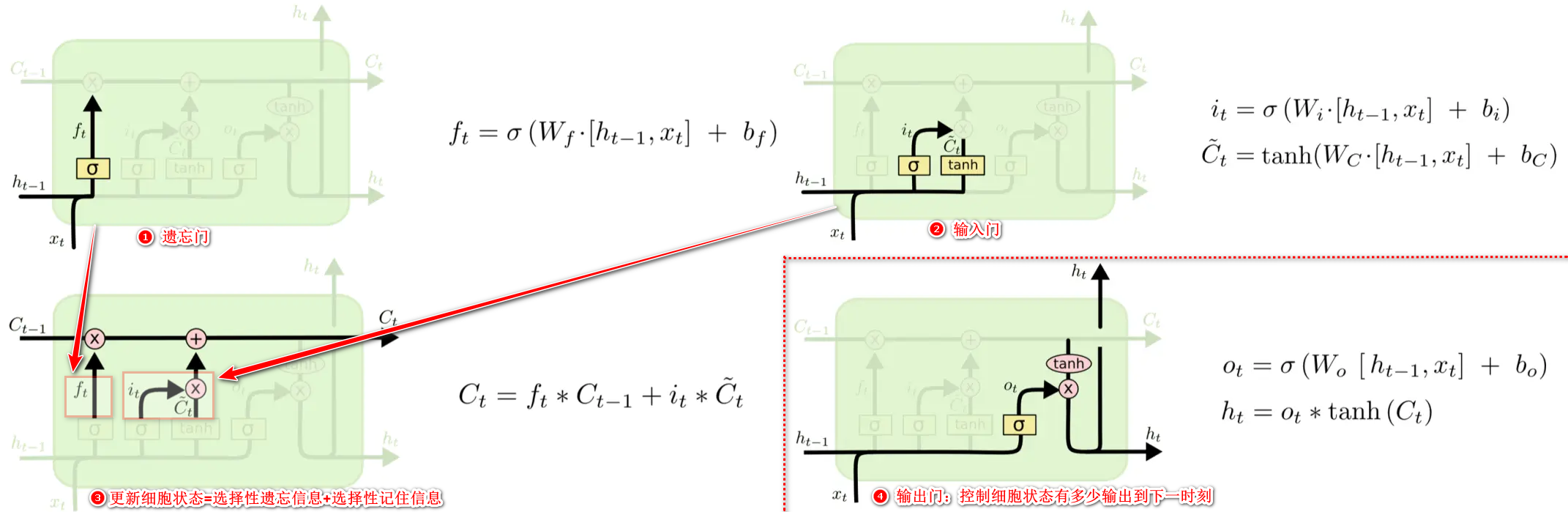

LSTM 每个时刻的前向计算其实就是 2 件事，一是更新自己的细胞状态，从上一时刻的细胞状态+上一时刻的输出+现在的输入，通过构建遗忘门+输入门，选择性地遗忘知识和记住知识；二是更新自己的输出，通过细胞状态更新自己的输出，用于后续时刻的学习
什么是 GRU?

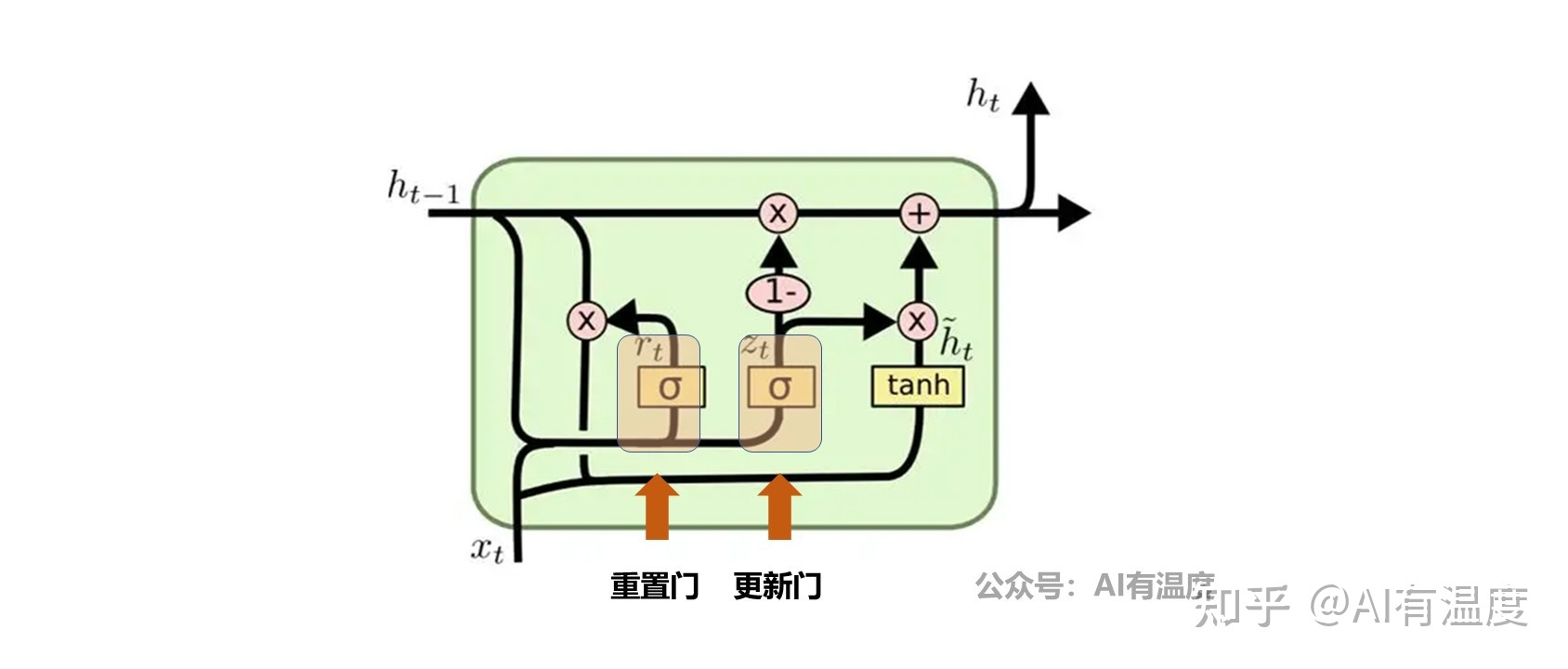

GRU 是将 LSTM 里面的遗忘门和输入门合并为更新门
重置门 $r_t$ ：更新门帮助模型决定到底要将多少过去的信息传递到当前，或到底前一时间步和当前时间步的信息有多少是需要继续传递的，它由历史状态 $h_{t-1}$ +当前输入 $x_t$ 决定
$r_t =\sigma(W_r x_t+U_r h_{t-1}+b_r)$
更新门 $z_t$ ：决定了到底有多少过去的信息需要被当前遗忘，它由历史状态 $h_{t-1}$ +当前输入 $x_t$ 决定
$z_t=\sigma(W_z x_t+U_x h_{t-1}+b_z)$
当前需要记忆的内容 $\hat h_t$ ：根据当前输入和经过重置门后的历史状态，生成当前的状态
$\hat h_t=tanh(W_h x_t+U_h(r_t\odot h_{t-1})+b_h)$
当前时刻需要给下一时刻传递的信息 $h_t$ ：根据当前时刻记忆的内容+更新门，向下一时刻更新状态
$h_t=z_i\odot h_{t-1}+(1-z_t)\odot\hat h_t$

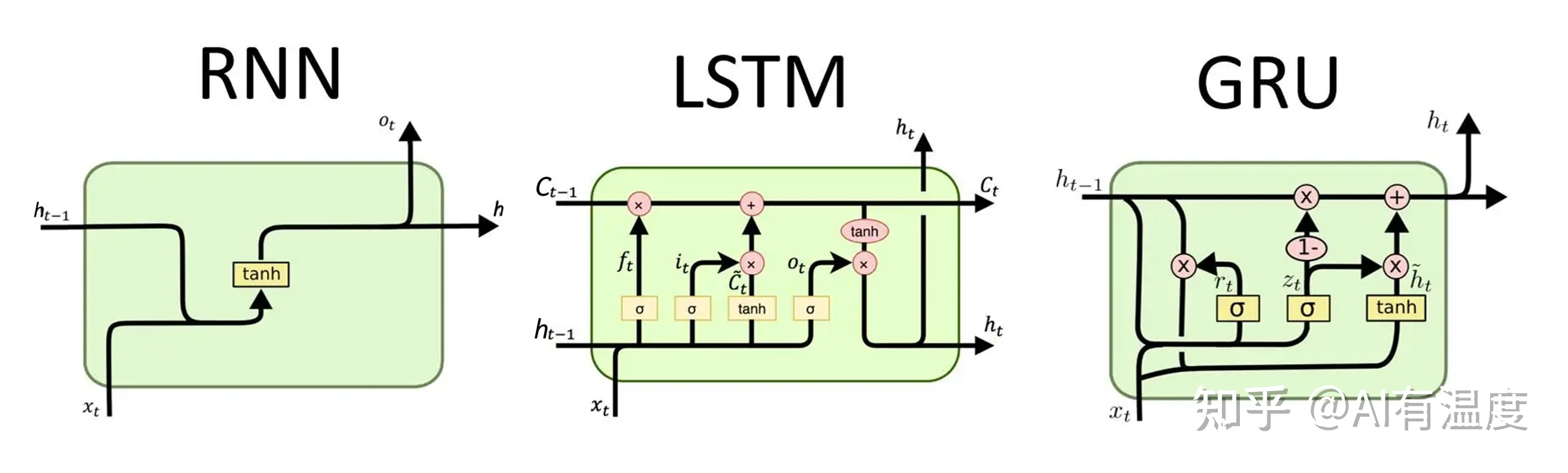

RNN、LSTM、GRU 的区别？
RNN 为2输入，1输出：两个输入为上一单元输出状态和数据特征，输出为本单元的输出状态。本单元输出有两个作用，第一是在本单元作为输出依据进行后续计算，第二是传入下一个单元
LSTM 3输入，2输出：三输入分别为上一单元的内部状态 C、上一单元的输出状态 h 以及本单元需要输入的数据特征，两个输出为本单元的内部状态 C 以及本单元的输出状态 h。LSTM的输入和输出都比RNN多了一个，多的都是内部状态C。它的作用是将过去与现在的记忆进行合并，这就需要遗忘门（过去）与输入门（现在）进行控制，它可以认为是理解LSTM的核心
GRU 为2输入，1输出：GRU 的两个输入为上一单元输出状态以及当前数据特征，输出为本单元的输出状态，GRU是将LSTM里面的遗忘门和输入门合并为更新门
