Non-local Neural Networks

发表于 2020-04-16 更新于 2023-10-24 分类于 2-深度学习， C-语义分割阅读次数：本文字数： 3.1k 阅读时长 ≈ 3 分钟

受到计算机视觉的Non-local means(NLM)的影响，Non-local 提出Non-local operations，用于捕获长距离的关系，提升了语义分割的效果

什么是 Non-local operations？

CNN、RNN 都是对局部区域的操作，就是 local operations；受到计算机视觉的 [[…/C04-OpenCV/OpenCV使用指南/B05-图像处理-图像滤波#^1ni6g8|Non-local means(NLM)]] 的影响，Non-local 提出 Non-local operations，用于捕获长距离的关系，如：像素与像素之间的关系、视频帧之间的关系、NLP 的字词之间的关系
Non-local operations 的定义：以下 x 是输入信号；i 代表的是输出位置，如空间、时间或者时空的索引，他的响应应该对 j 进行枚举然后计算得到的；f 函数计算 i 和 j 的相似度；g 函数计算 feature map 在 j 位置的表示；最终的 y 是通过响应因子 C (x) 进行标准化处理以后得到的 $y_{i}=\frac{1}{C(x)} \sum_{\forall j} f\left(x_{i}, x_{j}\right) g\left(x_{j}\right)$

一个用于计算 i 和 j 相似度的函数，作者提出了四个具体的函数可以用作 f 函数
Gaussian function： $e^{x_{i}^{T} x_{j}}$ 使用一个点乘来计算相似度，配合归一化，公式类似 softmax 的过程 $\begin{array}{c}f\left(x_{i}, x_{j}\right)=e^{x_{i}^{T} x_{j}} \\C(x)=\sum_{\forall j} f\left(x_{i}, x_{j}\right)\end{array}$
Embedded Gaussian：基于上面的变换，现将 xi, xj 编码到一个空间再计算相似度 $\begin{array}{l}f\left(x_{i}, x_{j}\right)=e^{\theta\left(x_{i}\right)^{T} \phi\left(x_{j}\right)} \\C(x)=\sum_{\forall j} f\left(x_{i}, x_{j}\right)\end{array}$
Dot product： $\begin{array}{c}f\left(x_{i}, x_{j}\right)=\theta\left(x_{i}\right)^{T} \phi\left(x_{j}\right) \\C(x)=N\end{array}$
Concatenation： $\begin{array}{c}f\left(x_{i}, x_{j}\right)=RELU(w_f^T.[\theta\left(x_i\right)\phi\left(x_{j}\right)] \\C(x)=N\end{array}$

可以看做一个线性转化（Linear Embedding），可以通过空间上的1×1卷积实现，公式如下，其中 $W_g$ 是需要学习的权重矩阵 $g(x_j)=W_gx_j$
这个相当于计算得到每个待加注意力位置中间变量表示，后续注意力矩阵乘这个中间变量表示，得到加注意力的结果

非局部神经网络模型（Non-local）用于有效捕捉序列中各个元素间的依赖关系。在这里，所谓的序列可以是单幅图像的不同位置（即空间序列），也可以是视频中的不同帧（即时间序列），还可以是视频中不同帧的不同位置（即时空序列）
Non-local 网络更像是一个通用的“积木”，可以将其嵌入到任意具体视觉任务模型中的任意位置，可谓“即插即用”

上图是 Non-local 选择Embedded Gaussian作为 f 函数设计的 Non-local block，模块最终输出是 $\mathbf{z}_i=W_z\mathbf{y}_i+\mathbf{x}_i$ ，其中 $W_z,y_i$ 是 f 函数和 g 函数计算得到， $x_i$ 是原始输入
(1)输入 X 先被编码到 $T\times H\times W\times 512$ 空间，然后再经过 reshape，dot-product，经过 softmax 归一化得到 $f(x_i,x_j)$
(2) x 经过 1 x 1 卷积得到 $T\times H\times W\times 512$ ,reshape 后得到 $g(x_j)$
(3) $f (x_i, x_j) \times g(x_j)$ 得到注意力值，经过 1 x 1 卷积调整通道后和 x 相加

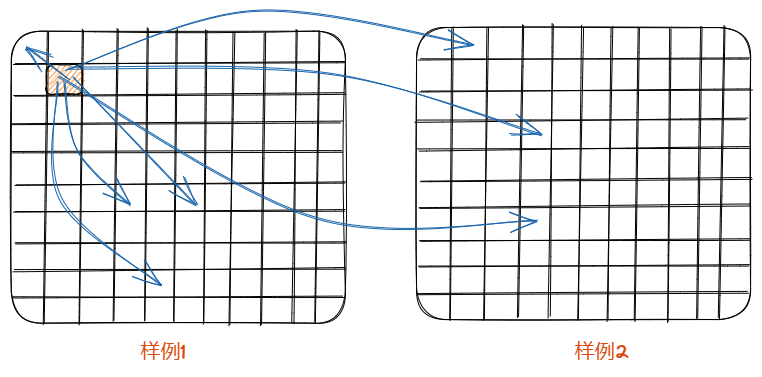

注意力矩阵 $THW\times THW$ ，表示 T 个样例，高宽为 HW 的矩阵，对于一个位置的注意力，是只由单个样例内的所有位置计算，还是所有样例的所有位置参与了?
经过是证明，这种空间注意力不仅仅是一个样例参与，而是所有样例都参与，实际上可以忽略样例，假设 THW=18，那么就是 18 个特征点之间构建注意力矩阵 (18,18)，不管这 18 个特征点是来自哪些样例，来自哪个位置，都参与了注意力矩阵的构建
所以总结可以，注意力空间在一个视频帧内、多个视频帧之间构建，其构建过程针对特征点，而不是样例

局部降噪算法：均值滤波、中值滤波等，都是使用一个固定的 Kernel 对图像进行一个滤波操作。这种算法被称之为局部算法。“局部均值”滤波器采用目标像素周围的一组像素的平均值来平滑图像
NLM：图像去噪的一种算法。与“局部均值”滤波器不同，非局部均值过滤采用图像中所有像素的平均值，并根据这些像素与目标像素的相似程度进行加权。与局部均值算法相比，这导致滤波后清晰度更高，图像中的细节损失更少
NLM 的实现：通过在图像块中进行搜索，通过计算滑动窗口与指定窗口的欧氏距离，从而它们之间的相似程度，从而确定加权平均的值，进行滤波操作，其中 $W(i,j)$ 表示加权平均的 kernel 值，由两个块之间的相似度决定； Opencv 使用 cv: : fastNlMeansDenoisingColored 可快速执行 NLM $NL[v](i)=\sum\limits_{j\in I}w(i,j)v(j),$
